Dieses Handbuch habe ich ca. 1983/84 mit meiner VC1541 bekommen. Die VC541 hat ein weißes Gehäuse wie der VC-20. Ich habe is 1999 gescannt und elektronisch aufbereitet.

An manchen Stellen fehlt der Klammeraffe. Im Original ist der Klammeraffe von Hand geschrieben und wurde dort offensichtlich vergessen. Ich habe versucht, das Format so weit wie möglich wiederzugeben. Der Normale Text ist im Blocksatz gesetzt. Teile, die in dieser HTML-Datei als code erscheinen, sind CBM Drucker-Ausgabe.

Die Programmlistings sind nicht gescannt, stattdessen habe ich die Test/Demo Programme von der Demodiskette genommen, das Programm dem Listing angepasst, und dann mit Hilfe des petcat Utilities ausgedruckt. Als Basis habe ich 1541-demo.1540024-02.d64.gz von ftp.funet.fi/pub/cbm benutzt. Meistens bestanden die Änderungen aus Farbcodes, die in diesen Listings drin sind, in dem Archiv aber nicht. Die Farbcodes wurden wohl entfernt, da sie die Zeichenfarbe auf dunkelblau setzen - was auf dem VC-20 funktioniert, auf dem C64 nicht, da dessen Hintergrund auch dunkelblau ist. Auch einige Zahlen in der Routine am Ende von RANDOM FILE sind anders.

Chemnitz, den 5.6.1999, A. Fachat


VC 1541 Floppy Disk Bedienungshandbuch

Frontcover

VC-1541 Floppy Disk
Bedienungshandbuch

Commodore Computer


VC-1540/VC-1541

Die Bedienung der Floppy VC-1541 stimmt mit derjenigen der
VC-1540 in allen Punkten überein. Das Betriebssystem der
VC-1541 enthält jedoch zwei zusätzliche Befehle, mit denen die
Datenübertragungsrate verändert werden kann. In diesem Punkt
unterscheidet sich nämlich der VC-20 vom C-64. Mit Hilfe der
neuen Befehle ist es möglich, die Floppy wahlweise an einen der
beiden Rechner anzupassen. Nach dem Einschalten ist die Floppy
im "C-64-Modus". Um sie auf den VC-20 umzustellen, geben Sie
bitte folgende Zeile ein (und drücken dann die RETURN-Taste):

OPEN 15,8,15, "UI-": CLOSE 15

Um den"C-64-Modus" wiederherzustellen benutzen Sie folgende
Sequenz:

OPEN 15,8,15, "UI+": CLOSE 15


INHALTSVERZEICHNIS

                                                                      SEITE
KAPITEL 1
Einleitung                                                            1
Allgemeine Informationen                                              1
Gerätebeschreibung                                                    1
      Frontplatte                                                     1
      Rückseite                                                       1
      Die Diskette                                                    1
      Aufstellungsort                                                 1
      Diskettenbehandlung                                             4
      Auspacken der Floppy VC-1540                                    4

KAPITEL 2
Inbetriebnahme                                                        5
Anschluß der Floppy                                                   5
Einschalttest                                                         5
Das Einlegen der Diskette                                             7
Funktionstest                                                         7

KAPITEL 3
Arbeiten mit dem Diskettenlaufwerk                                    10
Die Block-Availability-Map (BAM)                                      10
Das Disk-Operating-System (DOS)                                       10
Floppy System-Befehle                                                 11
                          NEW                                         11
                          INITIALIZE                                  12
                          Die Directory                               13
                          VALIDATE                                    13
                          COPY                                        14
                          RENAME                                      15
                          SCRATCH                                     15

KAPITEL 4
Das Abspeichern und Laden von Programmen und Daten                    16
                          SAVE                                        16
                          VERIFY                                      16
                          LOAD                                        17
                          OPEN                                        17
                          CLOSE                                       18
                          PRINT#                                      18
                          INPUT#                                      19
                          GET#                                        19

KAPITEL 5
Fortgeschrittenes Programmieren mit der Floppy                        21
Das COMMODORE-Disk-Operating-System (DOS)                             21
Die Direkt-Zugriffs-Befehle                                           21
                          BLOCK-READ                                  22
                          BLOCK-WRITE                                 22
                          BLOCK-EXECUTE                               23
                          BUFFER-POINTER                              23
                          BLOCK-ALLOCATE                              23
                          BLOCK-FREE                                  24


                          "MEMORY"-Befehle                            24
                          Memory-Write                                24
                          Memory-Read                                 24
                          Memory-Execute                              24
                          USER                                        25
Die Datenstruktur auf der Diskette                                    26

KAPITEL 6
Sequentielle Files                                                    29
Programmbeispiel: Sequentielle Files,                                 30

KAPITEL 7
Der Direkt-Zugriff                                                    32
Progrann-Beispiel: Direkt-Zugriffs-Datei                              33

KAPITEL 8
Fehlermeldungen-Der "Joker"                                           36
Lesen des Fehlerkanals                                                36
Liste der Bedeutungen der Fehlernummern                               36
Liste der Fehlermeldungen und Beschreibung                            37
Der "Joker"                                                           39

ANHANG                                                                41
Gelistete Programme : DIR                                             42
                      VIEW BAM                                        43
                      DISPLAY T&S                                     44
                      CHECK DISK                                      46
                      PERFORMANCE TEST                                47

ABBILDUNGEN

Abb.1 Frontplatte                                                     2
Abb.2 Rückseite                                                       2
Abb.3 Anschlußschema der Floppy 1540 an den VC-20
      und den Drucker VC-1515                                         6
Abb.4 Einlegen der Diskette                                           6

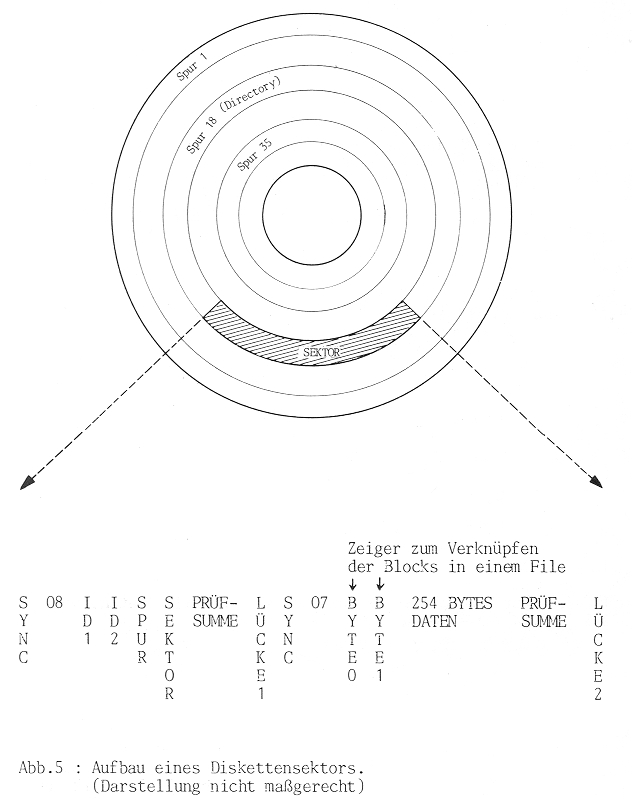

Abb.5 Aufbau eines Diskettensektors                                   28

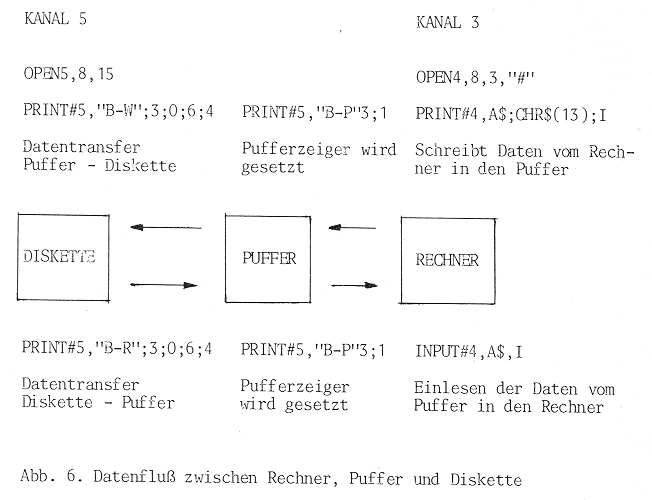

Abb.6 Datenfluß zwischen Rechner, Puffer
      und Floppy bei Direktzugriff                                    32

TABELLEN
Tab.1  Technische Daten                                               3
Tab.2  Sprungtabelle                                                  25
Tab.3  Belegung der Spuren mit Sektoren                               26
Tab.4  Format der VC-1540-BAM                                         26
Tab.5  Vorspann (Header) der Directory                                26
Tab.6  Format der Directory                                           27
Tab.7  Format eines Directory-Eintrags                                27
Tab.8  Format eines sequentiellen Files                               27
Tab.9  Format. eines Pogrammfiles                                     27
Tab.10 Zuordnung der Recordnmmern zu den
       Diskettenspuren                                                33


KAPITEL 1 : EINLEITUNG

ALLGEMEINE INFORMATION

Durch den Erwerb der VC-1540 Single-Floppy haben Sie die Leistungs- fähigkeit Ihres VC-Systems wesentlich erhöht. Um dieses System voll ausnutzen zu können, sollten Sie die Programmiersprache BASIC hinreichend beherrschen und mit der Bedienung der VC-20- Zentraleinheit vertraut sein.

GERÄTEBESCHREIBUNG

Die VC-1540 ist ein intelligentes Einzeldiskettenlaufwerk, das zum Abspeichern großer Datenmengen geeignet ist. Es besteht zur Hauptsache aus einem elektronisch geregelten Antrieb, Schreib- Lesekopf mit Steuerung und der Elektronik, die die Schreib- und Leseroutinen überwacht. Das Laufwerk wird an den seriellen Bus des VC-20 angeschlossen, der auch vom Drucker VC-1515 benutzt wird. Da es sich bei der VC-1540 um ein "intelligentes " Peripheriegerät handelt, wird beim Betrieb der Floppy kein Arbeitsspeicher in der VC-20-Zentraleinheit belegt.

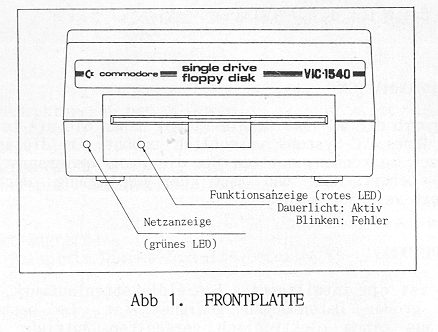

Frontplatte

Auf der Frontplatte des Geräts befindet sich ein Schlitz, in den die Diskette eingeführt wird. Durch das Herunterdrücken der am Schlitz angebrachten Klappe wird die Diskette an die Laufwerksachse angekoppelt. Weiterhin sind zwei LEDS (LED = Light-Emitting-Diode = Leuchtdiode) auf der Prontplatte angebracht. Die grüne LED auf der linken Seite zeigt an, daß das Gerät eingeschaltet ist. Die rote LED unter dem Diskettenschlitz leuchtet kontinuierlich, wenn die Floppy aktiv ist und blinkt bei Fehlfunktion.

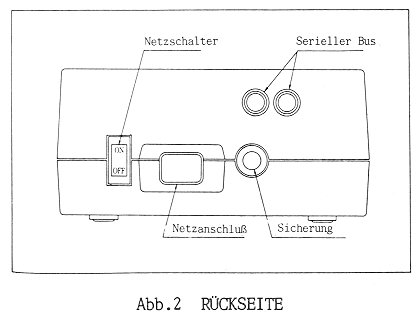

Rückseite

Auf der Rückseite der Floppy befinden sich zwei parallel geschal- tete serielle Ein/Ausgänge. Weiterhin ist dort der Netzschalter und die Sicherung angebracht.

Die Diskette

Als Diskette (auch. Floppy Disk o.ä.) wird die Standard 5-1/4-Inch Diskette verwendet. Es müssen Disketten verwendet werden, die das SOFT-SEKTOR-FORMAT aufweisen.

Aufstellungsort

Das Diskettenlaufwerk sollte auf einer flachen vibrationsfreien Unterlage aufgestellt werden. Wichtig ist weiterhin eine staubfreie Umgebung, da eine Ansammlung von Staubpartikeln die Funktion des Geräts empfindlich stören kann. 1


Frontplatte
Rückseite

                                  2


TABELLE 1. Technische Daten der VC-1540 Single Floppy

SPEICHERUNG

Totale Speicherkapazität 174848 Bytes pro Diskette Sequentielle Files 168656 Bytes pro Diskette Relative Files (*) 167132 Bytes pro Diskette 65535 Records pro File Einträge in die Directory 144 pro Diskette Sektoren pro Spur 17 bis 21 Bytes pro Sektor 256 Spuren 35 Blöcke 683 (664 Blöcke frei)

IC's:

6502 Mikroprozessor 6522 (2) I/O, Timer Puffer : 2114 (4) 2K RAM

ABMESSUNGEN

Höhe 97 mm Breite 200 mm Tiefe 374 mm

STROMVERSORGUNG

Spannung 100,120,220 oder 240 V Frequenz 50 oder 60 Hz Leistungsaufnahme 25 Watt

SPEICHERMEDIUM

Disketten Standard 5-1/4", einfache Schreib- dichte (*) Obwohl die VC-1540 relative Files verwalten kann, ist dies im Zusammenhang mit der VC-20-Zentraleinheit nicht ohne weiteres möglich. 3


Behandlung der Disketten

Gehen Sie mit den Disketten vorsichtig um. Wenn Sie die nachstehend aufgeführten Regeln befolgen, schonen Sie Ihre Disketten und können sich jederseits auf Ihre gespeicherten Daten verlassen : 1. Stecken Sie die Diskette nach der Entnahme aus dem Laufwerk sofort in die Papierhülle. 2. Bringen Sie die Diskette nicht in die Nähe starker magnetischer Felder, da hierdurch die Daten zerstört werden können. 3. Lassen Sie nie eine Diskette auf der Floppy oder auf Ihrem Com- puter liegen. 4. Benützen Sie zum Ausfüllen des Etiketts auf der Diskettenschutzhülle keinen Bleistift oder Kugelschreiber, sondern einen Filzschreiber. 5. Setzen Sie die Disketten nie hohen Temperaturen oder der Sonne aus. 6. Berühren Sie keinesfalls die Diskettenoberfläche und versuchen Sie diese auch nicht zu reinigen. Schon der Verlust kleinster Oberflächenpartikel kann zm Verlust von Daten führen. 7. Vergewissern Sie sich beim Ein- und Ausschalten der Floppy, daß sich keine Diskette im Laufwerk befindet.

Das Auspacken der VC-1540

Überprüfen Sie beim Auspacken des Geräts, ob die folgenden Teile in der Verpackung enthalten sind. 1. VC-1540 Single Floppy 2. TEST/DEMO-Diskette 3. Garantiekarte Sollten Sie ein Teil vermissen, so verständigen Sie bitte unverzüg- lich Ihren COMMODORE-Fachhändler. 4


KAPITEL 2 : INBETRIEBNAHME

Bevor Sie mit der Floppy zu arbeiten affangen, sollten Sie sich vergewissern, daß sich diese in einem einwandfreien Zustand befindet. Dazu muß nach dem Initialisieren der Funktionstest mit der beigefügten TEST/DEMO-Diskette durchgeführt werden.

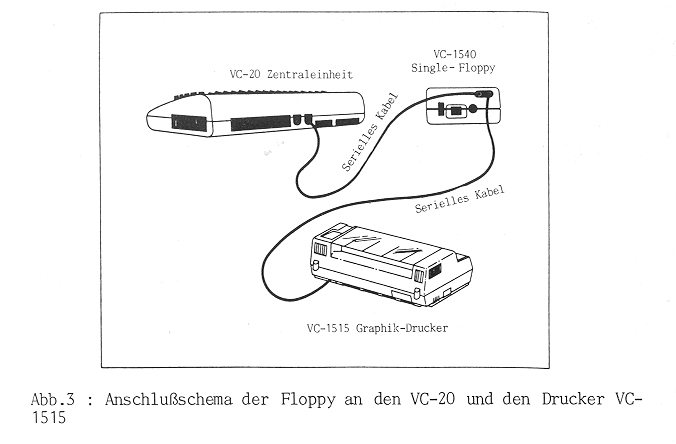

Anschluß der Floppy an den VC-20

Das Kabel mit dem die Floppy an den VC-20 angeschlossen wird, ist dem Diskettenlaufwerk beigelegt. BEMERKUNG: Werden an den seriellen Bus des VC-20 durch "Verkettung" mehrere Geräte angeschlossen, so sollte die Floppy das erste Gerät hinter dem Computer sein. Befolgen Sie beim Anschluß der Floppy an den Computer bitte Schritt für Schritt die folgenden Anordnungen : 1. SCHRITT Schalten Sie Thren Computer (und gegebenenfalls Ihre Modulbox) AUS. 2. SCHRITT Stellen Sie das Diskettenlaufwerk möglichst nahe am Computer auf. Schließen Sie die Floppy NOCH NICHT an das Netz an. 3. SCHRITT Verbinden Sie den seriellen Ausgang am VC-20 und einen Ein/Ausgang der VC-1540 durch das beiliegende Kabel. 4. SCHRITT Schließen Sie Ihre Floppy an das Netz an, aber schal- ten Sie NOCH NICHT ein.

Einschalttest

1. SCHRITT Öffnen Sie die Klappe des Diskettenlaufwerks und ver- gewissern Sie sich daß keine Diskette darin ist. 2. SCHRITT Schalten Sie die Mgdulbox EIN. 3. SCHRITT Schalten Sie den VC-20 EIN. 4. SCHRITT Schalten Sie die VC-1540 EIN. Zuerst werden beide LEDs auf der Frontplatte aufleuchten. Nach etwa 1 sec sollte die rote LED an der Verschlußklappe ausgehen, während die grüne LFD weiterhin leuchtet und damit anzeigt, daß die Floppy betriebsbereit ist. Sollte die rote LED blinken, so schalten Sie bitte das Gerät aus, warten etwa eine Minute und schalten wieder ein. Wenn sich auch daraufhin nicht der Nomalzustand (rote LED: AUS ; grüne LED: AN) einstellt, wenden Sie sich bitte an Ihren COMMODORE--Händler. BEMERKUNG. Un auszuschließen, daß die Fehlfunktion der Floppy auf eine Wechselwirkung mit anderen Geräten zurückzuführen ist, die ebenfalls an den seriellen Bus angeschlossen sind (z.B. der Drucker VC-1515), schließen Sie bitte diese Geräte während des Tests nicht an. 5


Abb. 3
Abb. 4

                                  6

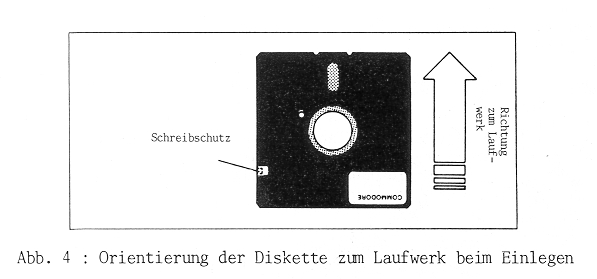

Das Einlegen der Diskette

VORSICHT : SCHALTEN SIE DAS DISKETTENLAUFWERK NIE EIN (ODER AUS), WENN SICH EINE DISKETTE DARIN BEFINDET. 1. SCHRITT : Halten Sie die Diskette so, daß sich der Schreibschutz (siehe Abb.4) auf der linken Seite befindet und schie- ben Sie sie in dieser Orientierung in den Schlitz des Laufwerks. 2. SCHRITT : Schieben Sie solange weiter, bis Sie einen deutlichen Widerstand spüren und die Diskette einen festen Sitz hat. 3. SCHRITT : Drücken Sie nun die Klappe an der Laufwerksöffnung nach unten, bis sie mit einem hörbaren Klicken einrastet. Die Diskette ist nun fest an das Laufwerk angekoppelt. 4. SCHRITT : Um die Diskette wieder zu entnehmen, drücken Sie die Klappe leicht nach hinten (Richtung Laufwerk) und schieben sie gleichzeitig nach oben. Die Diskette wird dann automatisch aus dem Laufwerk herausgeschoben, so daß Sie sie leicht entnehmen können.

Funktionstest

Wenn sich beim Einschalttest keine Fehler gezeigt haben, so können Sie jetzt mit dem Funktionstest weitermachen. Die Befehle die in diesem Abschnitt benutzt werden, werden später detailliert erklärt. Alle Befehle müssen durch ein RETURN (Drücken der RFTURN-TASTE) ab- geschlossen werden. BEMERKUNG: Die Befehle müssen genau in der Form eingetippt werden, in der sie unten aufgeführt sind. Ein "Space" ( = Leertaste ) zu- viel oder zuwenig kann dazu führen, daß ein Befehl nicht interpre- tiert werden kann. Wenn durch Blinken der roten LED ein Fehler an- gezeigt wird, tippen Sie den letzten Befehl noch einmal ein. Wenn die LED daraufhin erlischt, haben Sie den Fehler erfolgreich korri- giert und können im Test fortfahren. 1. SCHRITT : Schieben Sie die DEMO-Diskette wie oben beschrieben in das Laufwerk ein. 2. SCHRITT : Tippen Sie ein : LOAD"PERFORMANCE TEST",8 (dann RETURN-Taste) Auf dem Bildschirm erscheint daraufhin- SEARCHING FOR PERFORMANCE TEST LOADING READY. 7



3. SCHRITT : Tippen Sie ein : RUN (dann RETURN-Taste)

Auf dem Bildschirm erscheint daraufhin:


----------------------
   PERFORMANCE TEST
----------------------
 INSERT SCRATCH

   DISKETTE IN DRIVE

   PRESS {REV}RETURN{RVO}
          WHEN READY

   DISK NEW COMMAND
 WAIT ABOUT 80 SECONDS


Die Floppy fordert Sie auf, eine andere Diskette in das Laufwerk
einzuschieben. Benutzen Sie eine neue Diskette, bzw. eine, die
keine für Sie wertvollen Informationen enthält, da sie durch das
Funktionstest-Programm "reformatiert" wird. Alle Daten, die auf
einer Diskette gespeichert sind gehen durch einen solchen Prozeß
verloren. Das Funktionstest-Programm gibt der Diskette den Namen
"TEST DISK". Sie karm mit Programmen oder Daten beschrieben werden.

Sie legen also die neue Diskette in das Laufwerk ein und drücken
die RETURN-Taste. Als erstes wird die Diskette "formatiert". Eine
fehlerfreie Durchführung der Formatierung wird angezeigt durch:


                  0 OK 0 0

    DRIVE PASS
            MECANICAL TEST


Der Test wird nun automatisch weiter durchgeführt und der
fehlerfreie Verlauf wird an ezeigt durch:


                 0 OK 0 0
    WRITING DATA
                 0 OK 0 0
    CLOSE WRITE DATA
                 0 OK 0 0
    OPEN READ FILE
                 0 OK 0 0
    READING DATA
                 0 OK 0 0
    SCRATCH FILE
                 1 FILE S
    CRATCHED 1 0

    WRITE TRACK 35
                 0 OK 0 0


                                  8


    WRITE TRACK 1
                 0 OK 0 0
    READ TRACK 35
                 0 OK 0 0
    READ TRACK 1
                 O OK 0 0
    UNIT HAS PASSED
        PEFORMANCE TEST!

    PULL DISKETTE FROM

     DRIVE BEFORE TURNING

      POWER OFF



4. SCHRITT : Entnehmen Sie nun die Diskette und stecken Sie sie zu-
             rück in die Staubschutzhülle.

5. SCHRITT : Wenn in der letzten Phase des Tests irgendwelche
             Probleme aufgetreten sind, so gehen Sie zurück zum
             1.Schritt und wiederholen den gesamten Vorgang.
             Sollten mehrere Versuche nicht zum Erfolg führen, so
             setzen Sie sich bitte mit Ihrem COMMODORE-Händler in
             Verbindung.

                                  9


KAPITEL 3 : ARBEITEN MIT DEM DISKETTENLAUFWERK

Die Steuerung der Floppy erfolgt Über den VC-20 in folgender Weise: * BASIC-Kommandos von der Tastatur des VC-20 * BASIC-Kommandos in Programmen * Spezielle Disketten-Kommandos Alle drei Methoden sollen in diesem Kapitel beschrieben werden. Zun besseren Verständnis dieses Kapitels sollten Sie über folgende Punkte Bescheid wissen: 1. Bedienung der VC-20-Zentraleinheit 2. Elementares Programmieren in BASIC 3. Öffnen und schließen von Files Als erstes sollen zwei Begriffe erläutert werden, die wichtig für das Verständnis der Methode sind, mit der von Commodore-Disketten- laufwerke Daten verwalten. Es handelt sich hierbei un die "Block- Availability-Map" (BAM = Verzeichnis der verfügbaren Blöcke) und das "Disk Operating System" (DOS = Betriebssystem).

Die Block Availability Map (BAM)

Die BAM enthält ein Verzeichnis des freien und belegten Speicher- platzes der Diskette. Wenn das System Information auf einer Dis- kette speichern will, so wird automatisch die BAM vom DOS abgefragt, ob und wieviel Speicherplatz noch frei ist. Im Falle einer Speicherung wird die BAM anhand der neuen Werte korrigiert, d.h. der von den neuen Daten benötigte Speicherplatz wird als belegt gekennzeichnet. Wird jedoch bei der Abfrage festgestellt, daß die zur Speicherung vorgesehene Datenmenge zu groß ist, so wird eine Fehlermeldung ausgegeben. Die BAM wird beim Formatieren einer Diskette erstellt und beim Initialisieren der Diskette in den DOS-Speicher geschrieben. Die BAM ist auf der Diskette auf Spur 18, Sektor 0 gespeichert und belegt einen Speicherplatz von 128 Bytes. Alle die BAM betreffenden Änderungen werden zuerst im DOS-Speicher (in, der Floppy) registriert und beim SAVEen (Abspeichern) eines Programms bzw. beim CLOSEn (Schließen) eines SEQentiellen Files auf die Disketten-BAM geschrieben.

Das Disk 0perating System (D0S)

Das DOS verwaltet den Austausch von Informationen zwischen den Kontrollorganen der Floppy und dem Computer. So wählt das DOS z.B. die Kanäle bei Ein/Ausgabeoperationen, sucht auf den entsprecheneden Befehl hin die Directory (das "Inhaltsver- zeichnis" der Diskette), löscht und kopiert Files. 10


Floppy Systembefehle

Die folgenden Befehle werden beim File-"Handling" und der Verwaltung der Diskette verwendet BEFEHL FUNKTION NEW Formatiert die Diskette INITIALIZE Initialisiert die Diskette Disketten-Ebene LOAD"$" Liest die Directory VALIDATE Rekonstruiert die BAM COPY Kopiert Files (ermöglicht auch das Verknüpfen von Files) File-Ebene RENAME Umbenennung eines Files SCRATCH Löschen eines Files

NEW

Bevor Sie mit einer neuen Diskette arbeiten können, müssen Sie sie erst mit NEW formatieren. Dazu wird die Struktur, in der die Daten auf die Diskette gespeichert werden, sowie der Name und der ID- Code, mit dem die Diskette von der Floppy identifiziert wird, auf die Diskette geschrieben. NEW organisiert die Diskette in Spuren (Tracks) und Sektoren und legt die BAM an. Der Befehl NEW kann durch N abgekürzt werden. BEMERKUNG: Alle in diesem Kapitel behandelten Befehle werden der Floppy unter Verwendung eines PRINT#-Befehls übermittelt. Vor der Ausgabe dieses Befehls muß mit OPEN1,8,15 ein File (in diesem Fall das File Nr.1) eröffnet werden. Sie können dann mit PRINT#1,"Befehlsstring" den Systembefehl an die Floppy übermitteln ( 1: logische Filenummer, die innerhalb der Grenzen 1 bis 127 frei gewählt werden kann, 8: Geräteadresse der Floppy, 15: Sekundäradresse). Sollte beim Öffnen des Files die Fehlermeldung ? FILE OPEN ERROR erscheinen, so wurde vorher das File Numer 1 nicht ordnungsgemäß geschlossen, was durch die Eingabe CLOSE 1 nachgeholt werden muß. Der NEW-Befehl hat das Format: PRINT#lfn,"N:dn,xx" lfn Logische Filenummer dn Name der Diskette (max. 16 Zeichen) xx Ein zwei Zeichen langes Identifizierungs- merkmal (ID) 11



Der NEW-Befehl (mit ID) wird bei neuen Disketten, oder solchen, die
reformatiert werden sollen, angewendet. Bei bereits formatierten
Disketten kann der NEW-Befehl ohne ID angewendet werden. Hierbei
wird nur die Directory gelöscht und in der BAM alle Blocks als
nicht belegt gekennzeichnet. Der NEW-Befehl ohne ID braucht
erheblich weniger Zeit als der mit Angabe der ID.

1. BEISPIEL : OPEN15,8,15
              PRINT#15,"N:TESTDISK, 88"

Diese Befehle öffnen mit der Sekundäradresse 15 den Befehls- und
Fehlerkanal zum Diskettenlaufwerk. Eine Diskette wird formatiert,
und mit dem Namen TESTDISK und der Identifikation 88 versehen. Man
kann die beiden Befehle auch in einem zusamenfassen :

2. BEISPIEL : OPEN15,8,15,"N:TESTDISK,88"

Soll beim reformatieren einer Diskette nur der Name, nicht aber die
ID geändert werden, so läßt man die die ID einfach weg:

3. BEISPIEL : OPEN15,8,15,"N:NEUE TESTDISK"

Die Diskette bekommt den Namen NEUE TESTDISK zugeordnet und die
Directory und die BAM werden gelöscht. Dieses abgekürzte Verfahren
funktioniert jedoch nur bei einer bereits formatierten Diskette.

INITIALIZE

Bei der Initialisierung wird die Disketten-BAM in den Speicher des Diskettenlaufwerks geschrieben. Eine fehlerhafte Initialisierung führt zu der Fehlermeldung DISK ID MISMATCH ERROR und unter Umstän- den zu Datenverlust. Die Floppy initialisiert die neu eingelegte Diskette selbsttätig, wenn sie sich in der ID von der vor- hergehenden Diskette unterscheidet, da die Disketten an Hand der ID von der Floppy identifiziert wer- den. Wenn alle Disketten eine unterschiedliche ID besitzen brau- chen Sie also nie "von Hand" zu initialisieren. Der Befehl INITIALIZE kann durch I abgekürzt werden. Das Format des Initialisierungbefehls ist PRINT#lfn,"INITIALIZE" lfn : logische Filenummer BEISPIEL : OPEN15,8,15 PRINT15,"I" Sie können beide Befehle zu einem zusammenfassen: OPEN15,8,15, "I" 12


Die Directory

Die Directory einer Diskette enthält folgende Informationen- 1.) Diskettennamen 2.) Disketten ID 3.) Nr. der DOS Version 4.) Belegte Blocks 5.) Filenamen 6.) Filetyp 7.) Freie Blocks Das Laden der Directory in den Rechner geschieht durch die Eingabe von LOAD"$",8 mit nachfolgendem (RETURN). Beachten Sie bitte, daß hierdurch ein im Rechnerspeicher befindliches Programm zerstört wird. Der Inhalt der Directory wird nach Eingabe des Befehls LIST mit nachfolgendem (RETURN) auf dem Bildschirm sichtbar gemacht. Es ist sinnvoll, die Diskette zusammen mit der ausgedruckten Directory aufzubewahren. Die Ausgabe der Directory auf einen Drucker geschieht am bequemsten mit der untenstehenden Befehls- folge: LOAD"$11,8 Die Directory wird in den Arbeitsspeicher des Rechners geladen OPEN4,4 Ein File mit der Filenummer 4 wird eröffnet und der Gerätenumer 4 zugeordnet (in den meisten Fällen besitzt der Drucker diese Gerätenumer) CMD4 Alle Daten, die normalerweise auf den Bild- schirm ausgegeben werden, werden nun auf das Peripheriegerät umgelenkt, das der Filenummer 4 zugeordnet ist (in unserem Fall also auf den Drucker) LIST Die Directory wird ausgedruckt PRINT#4 Der CMD-Befehl wird aufgehoben CLOSE4 Das File 4 wird geschlossen

VALIDATE

Bei der Ausführung des VALIDATE-Befehls werden die Inhalte aller auf einer Diskette gespeicherten Files Block für Block gelesen. Blocks, die als belegt gekennzeichnet, aber nicht mit einem Filenamen verknüpft sind, werden für das Abspeichern neuer Daten freigegeben. Weiterhin werden Files, die nicht ordnungsgemäß geschlossen wurden aus der Directory gelöscht. Wird der VALIDATE-Befehl ordnungsgemäß durchgeführt, so wird eine 13



neue BAM erzeugt und auf der Diskette abgespeichert. Bei Anzeige
eines  READ  ERROR  wird  der Vorgang abgebrochen und  die
Diskettebleibt unverändert. Wird in einem solchen Fall mit der
Diskette weitergearbeitet, so muß sie neu initialisiert werden.

Der VALIDATE-Befehl hat das Format:

                        PRINT#fn,"VALIDATE"

Bemerkung: VALIDATE kann durch V abgekürzt werden.

              BEISPIEL: OPEN1,8,15
                        PRINT#1, "V"

Sie können die beiden Befehle zu einem zusammenfassen und verkürzt
schreiben:
                        OPEN1,8,15,"V"


COPY

Mit Hilfe des COPY-Befehls können Sie ein File (unter einem belie- bigen Nanen) innerhalb einer Diskette kopieren. Sie können den Be- fehl auch benutzen, un aus mehreren sequentiellen Datenfiles (maxi- male Anzahl: 4) ein neues zu erzeugen. Der COPY-Befehl kann durch C abgekürzt werden. Das Format des COPY-Befehls lautet beim kopieren eines Files: PRINT#lfn, "C:nfn=afn" Möchte man mehrere Files zu einem zusammenfassen, so benutzt man das Format PRINT#lfn,"C:nfn=afnl,afn2,..." lfn logische Filenumer nfn neuer Filename afn alter Filename afn1, afn2 .... : alte Filenamen BEISPIEL : PRINT#1,"C:NEUFILE=ALTFILE" BEISPIEL : PRINT#1,"C:SUMMENFILE=FILEl,FILE2,FILE3" Hat man vor, mehrere Filles zu einem zusamenzufassen, so muß man kurze Filenamen wählen, da ein Befehlsstring maximal 40 Zeichen lang sein darf. 14


RENAME

Der RENAME-Befehl belegt ein bereits existierendes File mit einem neuen Namen. RENAME kann im Befehlsstring durch R abgekürzt werden. Der Befehl hat das Format: PRINT#lfn,"R:nfn=afn" lfn : logische Filenummer nfn : neuer Filename fn : alter Filename Bemerkung: Ein File, das mit dem RENAME-Befehl umbenannt wird, muß vorher mit dem CLOSE-Befehl geschlossen werden.

SCRATCH

Mit dem SCRATCH-Befehl lassen sich Files löschen. Man kann einzelne, einige, oder alle Files einer Diskette in einem Arbeitsgang löschen. Die Abkürzung von SCRATCH ist S. Der Befehl hat das Format: PRINT#lfn,"S:fnl,fn2,..." lfn : logische Filenumer fnl,fn2,... : Namen der zu löschenden Files BEISPIEL: PRINT#1,"S:FILEl,FILE2,FILE3" Die 3 Files: FILE1, FILE2 und FILE3 werden gelöscht. Sie können dasselbe erreichen, wenn Sie eingeben: BEISPIEL: PRINT#1,"S:FILE*" Wenn Sie alle Files einer Diskette löschen wollen, so müssen Sie folgenden Befehlsstring verwenden: BEISPIEL: PRINT#1,"S:*" Bemerkung: Näheres über die Verwendung des Zeichens "*" des soge- nannten "Jokers" erfahren Sie im Kapitel 8. 15


4.KAPITEL : DAS ABSPEICHERN UND LADEN VON PROGRAMMEN UND DATEN

Folgende BASIC-Befehle sind wichtig für den Austausch von Pro- grammen und Daten zwischen dem VC-20 und der Floppy: OPENlfn, 8, sa, "fn,ft,mode" VERIFY"fn",8 CLOSElfn PRINTlfn LOAD"fn",8 GET#lfn SAVE"fn",8 INPUT#lfn lfn : logische Filenumner (Zahl zwischen 1 und 255) (*) fn : Filename (maximal 16 Zeichen lang) 8 : Geräteadresse der Floppy (**) sa : Sekundäradresse ft : Filetyp ( SEQ, USR oder PRG ) mode: READ (Abk.:R) Lesen ; WRITE (Abk.:W) Schreiben APPEND (Abk.:A) Anhängen (*) : Bei der Anwendung des PRINT#-Befehls ist darauf zu achten, ob die logische Filenummer größer oder kleiner als 128 ist. Siehe dazu den Abschnitt über den PRINT#-Befehl. (**): Die Geräteadresse der Floppy wurde werksseitig auf 8 einge- stellt; sie kann durch Ihren COMMODORE-Vertragshändler in 9, 10 oder 11 umgeändert werden.

SAVE

Anwendung: Abspeichern (Saven) eines Programms vom Arbeitsspeicher des Rechners auf die Diskette. BEISPIEL : SAVE"TESTPROGRAMM",8 Das im Arbeitsspeicher des Rechners stehende Programm wird unter dem Namen TESTPROGRAMM auf die Diskette geschrieben. Haben Sie ein Programm abgeändert und wollen das alte Programm unter Beibehaltung des Namens überschreiben, so müssen Sie vor den Filenamen das Zeichen "@" ( engl. "at sign" aber auch "Klammeraffe" genannt) setzen. BEISPIEL : SAVE"@:TESTPROGRAMM",8

VERIFY

Anwendung: Das im Arbeitsspeicher des Rechners stehende Programm wird Byte für Byte mit dem im VERIFY-Befehl angeführten Progrmmfile verglichen. Jedesmal nach dem Abspeichern eines Programms sollte ein VERIFY durchgeführt werden. BEISPIEL : VFRIFY"TESTPROGRAMM",8 16


Geben Sie statt des Filenamens das Zeichen "*" ein, so wird das zu-
letzt abgespeicherte Programm überprüft.


LOAD

Mit dem LOAD-Befehl kann man Programme von der Diskette in den Rechnerspeicher laden. Der LOAD-Befehl hat das Format: LOAD"fn",8 fn : Filename 8 : Geräteadresse BEISPIEL : LOAD"TESTPROGRAMM",8

OPEN

Sie haben im letzten Kapitel den OPEN-Befehl schon im Zusammenhang mit anderen Anweisungen kennengelernt, die insbesondere der Behand- lung von Programmfiles dienen. Im vorliegenden Abschnitt geht es in der Hauptsache un Datenfiles, d.h. an das Schreiben von Daten auf Diskette und das Wiedereinlesen in den Rechnerspeicher. Der OPEN-Befehl stellt den Zusammenhang zwischen einer logischen Filenummer und einer Geräteadresse her. Weiterhin werden Sekundär- adressen spezifiziert und Filenamen, Filetyp und Modus (Schreiben oder Lesen) festgelegt. Der OPEN-Befehl hat das Format: OPENlfn,8,sa,"fn,ft,modus" lfn : Logische Filenammer 8 : Geräteadresse sa : Sekundäradresse (eine Zahl zwischen 2 und 14) (*) fn : Filename ft : Filetyp SEQ bzw.S (Sequentiell); USR bzw.U-(User) mode: READ bzw. R (lesen) ; WRITE bzw. W (schreiben) APPEND bzw. A (anhängen von Daten) (*) Die Sekundäradresse 15 öffnet den Befehls- und Fehlerkanal. Das führt dazu, daß der String, der einem solchen OPEN-Befehl folgt, bzw. dem zugehörigen PRINT#-Befehl, als Befehl inter- pretiert wird. Die Sekundäradressen 0 und 1 sind für das Laden (LOAD) und Speichern (SAVE) von Programmen bestimmt. BEISPIELE : OPEN2,8,2,"TEXTFILE,S,W" OPEN2,8,6,"DATEN,S,A" OPEN3,8,5,"DATENFILE,U,R" 17


Wollen Sie den Inhalt eines Files überschreiben, den Filenamen
jedoch beibehalten, so müssen Sie den "Klammeraffen" ( ) verwenden:

BEISPIEL : OPEN4,8,7," :NEUFILE,S,R"

Es kann manchmal von Vorteil sein, den Stringausdruck im OPEN-
Befehl bzw. Teile davon durch eine Stringvariable darzustellen.

BEISPIELE : BS$="MESSDATEN,S,W"
            OPEN,1,8,14,BS$

            BS$="MITGLIEDER"
            OPEN,3,8,9,BS$+",S,R"



CLOSE

Der CLOSE-Befehl schließt Files, die mit OPEN geöffnet wurden. Sein Format ist: CLOSElfn lfn : Logische Filenummer Um Datenverlust zu vermeiden, und um stets die größtmögliche Anzahl von Files zur Verfügung zu haben (max. 10 Files dürfen gleichzeitig geöffnet sein), sollte man Files schließen, nachdem sie nicht mehr- benötigt werden. Bemerkung : Eine spezielle Bedeutung hat das Schließen eines mit der Sekundäradresse 15 eröffneten Files. Hierdurch werden nämlich alle Datenkanäle einer Floppy auf einen Schlag geschlossen.

PRINT#

Mit dem PRINT#-Befehl lassen sich Daten (siehe auch den Abschnitt über SEQuentielle Files) oder Systembefehle übermitteln. Der PRINT#-Befehl hat das Format: PRINT#lfn, "Daten" lfn : logische Filenunner (*) Daten : Befehle, Variablen (numerisch oder Strings) (*) Bei Verwendung des PRINF#-Befehls zur Datenübertragung ist zu berücksichtigen, daß bei Verwendung einer logischen File- nummer zwischen 1 und 127 ein "carriage return" (CR) und bei Verwendung einer Filenunmer zwischen 128 und 255 ein CR zu- sammen mit einem "line feed" (LF) gesendet wird. Da bereits ein CR als Beendigung des PRINT#-Befehls interpretiert wird, wird das LF fälschlicherweise in den nächsten Datensatz über- nommen.Abhilfe läßt sich dadurch schaffen, daß man den Befehl mit einem Semikolon (;) abschließt, dadurch das CRLF unter- 18


     drückt und in Form eines CHR$(13) ein "künstliches" CR hin-
     terherschickt.

     BEISPIEL : PRINT#137,"PER ASPERA AD ASTRA";CHR$(13);


INPUT#

Mit dem INPUP#-Befehl läßt sich Information von einem Peripherie- gerät, wie z.B. der Floppy in den Speicher des Rechners über- mitteln. Er ist nur im Rahmen eines Programms (nicht im Direkt- Modus) verwendbar. Der INPUT#-Befehl hat das Format: INPUT#lfn,A$ oder INPUT#lfn,A lfn : logische Filenumer A$ : Stringvariable A : numerische Variable Mit dem INPUT#-Befehl können auch mehrere Variable zugleich in den Rechnerspeicher eingelesen werden: INPUT#Ifn,A$,B$,...,A,B,.. Strings bzw. numerische Variable, die mit Hilfe dieses Befehls von der Floppy gelesen werden, können nur dann als getrennt erkannt werden, wenn sie auf der Floppy durch "carriage returns" getrennt sind. BEISPIEL : 50 INPUT#2,A Liest das nächste Datum (das numerisch sein muß) und ordnet es der Variablen A zu. BEISPIEL : 10 INPUT#7,A$ Liest das nächste Datum und ordnet es der String- variablen A$ zu BEISPIEL : 40 INPUT#3,B,C$ Liest die nächsten beiden Daten und ordnet sie der nu- merischen Variablen B und dem String C$ zu. Der INPUT-Befehl akzeptiert nur Strings, die eine Länge von maximal 88 Zeichen aufweisen. Im Falle längerer Strings muß der GET#-Befehl angewendet werden.

GET#

Der GET#-Befehl dient dazu, Strings Byte für Byte von einem Peri- pheriegerät wie z.B. der Floppy in den Rechnerspeicher einzulegen. GET# kann nur im Rahmen eines Programms angewendet werden. Der Befehl hat das Format: 19


           GET#lfn,A$

           GET#Ifn,A

           lfn : logische Filenunner
           A$  : Stringvariable
           A   : numerische Variable

GET# kann benutzt werden, um Strings, die längerals 88 Zeichen und
damit zu lang für den INPUF#-Befehl sind, einzulesen. Der folgende
Programteil ist ein Beispiel für eine Unterroutine, mit der es
möglich ist, einen String mit einer Länge von 254 Zeichen in den
Rechnerspeicher   einzulegen,   wo   er der    Stringvariablen     AA$
zugeordnet wird:


           10 OPEN1,8,5, "FILE,S,R"
           20 AA$=""
           30 FORI=1to254
           40 GET#1,A$:IFA$=""THENA$=CMR$(0)
           50 AA$=AA$+A$
           60 NEXT
           70 CWSE1

                                 20


KAPITEL 5 : FORTGESCHRITTENES PROGRAMMIEREN MIT DER FLOPPY

Das COMMODORE Disk Operating System (DOS)

Das File-System wird durch Kanäle organisiert, die mit Hilfe des OPEN-Statements geöffnet werden. Das DOS reserviert je nach Filetyp ein oder zwei Pufferspeicher für jeden Kanal. Steht kein Pufferbe- reich mehr zur Verfügung, so wird die Fehlermeldung: NO CHANNEL ausgegeben. Drei der acht Pufferspeicher werden vom DOS von vorn- herein belegt für die Block Availability Map (BAM), die Befehls- kanal Ein/Ausgabe und die "Job-Schlange" des Disk-Controllers, die für eine optimale Abwicklung der verschiedenen Ein/Ausgabeopera- tionen sorgt. Die im OPEN-Befehl angegebene Sekundäradresse wird vom DOS zur Kennzeichnung der Kanäle verwendet. Die Größe der Se- kundäradresse wird jedoch nur als Identifizierungsmerkmal eines be- stimmten Kanals verwendet und muß nicht mit der internen Kanal- nummer identisch sein. Bei Eingabe des LOAD- bzw. SAVE-Befehls wer- den als Sekundäradressen automatisch 0 bzw. 1 gewählt. Die verblei- benden Sekundäradressen 2 bis 14 können dazu verwendet werden, bis zu 5 weitere Datenkanäle zu öffnen.

Die Direkt-Zugriffs-Befehle

Bei den nun folgenden Befehlen wird die Organisation der Daten auf der Diskette nicht vom DOS übernamen, sondern kann vom Anwender selbst bestimmt werden. Voraussetzung für eine sachgemäße Anwendung dieser Befehle ist die Kenntnis des Diskettenaufbaus, der am Ende dieses Kapitels detailliert besprochen wird. Alle nachstehend aufgeführten Befehle werden nach Eröffnung eines Files mit der Sekundäradresse 15 durch einen PRINT#-Befehl über- mittelt: Befehl Abkürzung Format BLOCK-READ B-R "B-R:"ch,0,t,s BLOCK-WRITE B-W "B-W:"ch,0,t,s BLOCK-EXECUIE B-E "B-E:"ch,0,t,s BUFFER-POINTER B-P "B-P:"ch,p BLOCK-ALLOCATE B-A "B-A:"0,t,s BLOCK-FREE B-F "B-F:"0,t,s memory-Write (*) M-W "M-W"adl/adh/nc/data memory-read (*) M-R 'M-R"adl/adh memory-execute(*) M-E "M-E"adl/adh USER U "Ui:param" (*): Während die drei 'memory"-Befehle n u r in der abgekürzten Form verwendet werden dürfen, kann man bei allen anderen Be- fehlen sowohl die abgekürzte wie auch die in der Spalte "Be- fehl" angegebene ausgeschriebene Form verwenden. 21


Die Parameter in den Formatanweisungen haben folgende Bedeutungen:

              ch   : Kanalnummer im DOS, die identisch mit der
                     Sekundäradresse im OPEN-Befehl ist
              0    : Nummer des Floppy-Laufwerks
              t    : Nummer der Spur ("track") auf der Diskette
                     (eine Zahl zwischen 1 und 35)
              s    : Nummer des Sektors auf der Diskette (je nach
                     Spur eine Zahl zwischen 0 und 20; siehe dazu
                     Tabelle 4)
              p    : Position des Buffer-Pointers
              adl  : Low Byte der Adresse
              adh  : High Byte der Adresse
              nc   : Anzahl der Zeichen (zwischen 1 und 34)
              data : Daten in hexadezimaler Darstellung. Die
                     Daten werden byteweise mit Hilfe der CHR$-
                     Funktion dargestellt, d.h.mit CHR$(160) wird
                     hexadezimal AO übermittelt.
              i    : Index der User-Sprung-Tabelle
              param: Parameter, die mit dem USER-Befehl verknüpft
                     sind.

Die Parameter können wahlweise durch ein Komma (,) oder ein Semi-
kolon (;) getrennt werden. In den nachfolgenden Beispielen wird das
Semikolon benutzt.


BLOCK-READ

Dieser Befehl erlaubt direkten Zugriff zu jedem Datenblock auf der Diskette. Zusammen mit anderen Direkt-Zugriffs-Befehlen kam so ein File-System aufgebaut werden, in dem jeder beliebige Block direkt angesprochen wird. Der B-R-Befehl liest einen Zeiger (Pointer), der in der 0-Position eines jeden Blocks steht und der auf das letzte zu lesende Zeichen zeigt. Nachdem der Block bis zu dieser Position (durch einen GET#- oder INPUT#-Befehl) gelesen wurde, wird ein "End-Or-Identify" (EOI) an den Rechner gesendet. Hierdurch wird der INPUT#-Befehl abgeschlossen und die Status-Variable auf 64 gesetzt. BEISPIEL : "B-R: "5;0;18;0 Der Datenblock von Spur 18, Sektor 0 wird in den zu Kanal 5 gehörenden Puffer eingelesen. Eröffnet man nun ein File unter Verwendung der Sekundäradresse 5, so kann man die Daten mit GET# oder INPUT# in den Rechner- speicher einlesen.

BLOCK-WRITE

Bei der Ausführung dieses Befehls wird der momentane Puffer-Zeiger (Buffer-Pointer) als Zeiger auf das letzte Zeichen interpretiert und in die 0-Position des Puffers geschrieben. Daraufhin wird der Pufferinhalt in den spezifizierten Block auf die Diskette geschrie- ben. Der Puffer-Zeiger zeigt nach Ausführung des Befehls wieder auf die Position 1. 22


BEISPIEL :  "B-W:"7;0;35;10
            Der Inhalt des zu Kanal 7 gehörenden Pufferspeichers
            wird in den Block von Spur 35, Sektor 10 geschrieben.


BLOCK-EXECUTE

Dieser Befehl lädt Programm-Routinen von der Diskette in den Floppy-Speicher und führt sie nach Abschluß des Ladens aus. Das Programm muß mit einer RTS-Anweisung (Return-From-Subroutine) abgeschlossen werden. BEISPIEL : "B-E:"6;0;1;10 Lädt den Datenblock von Spur 1, Sektor 10 in den zu Kanal 6 gehörenden Puffer und führt die in den Daten enthaltenen Anweisungen aus.

BUFFER-POINTER

Mit diesem Befehl lässt sich der Wert des Puffer-Zeigers (Buffer- Pointers) verändern. Auf diese Weise ist es möglich, einen Block in Bereiche zu unterteilen, auf die beliebig zugegriffen werden kann. BEISPIEL : "B-P-"2,1 Der Zeiger des zu Kanal 2 gehörenden Puffers wird auf den Beginn des Speicherbereichs gesetzt.

BLOCK-ALLOCATE

Mit diesem Befehl können in der BAM (im DOS-Speicher) Blocks als belegt gekennzeichnet werden. Beim Schließen eines Schreib-Files wird dieser Eintrag in die Disketten-BAM übernommen. BEISPIEL : "B-A:"0;10;0 Der Block auf Spur 10, Sektor 0 soll als belegt gekenn- zeichnet werden. Wenn ein Block markiert werden soll, der schon vorher als belegt gekennzeichnet wurde, so wird durch Erhöhen von Spur- und Sektor- nummer der nächste freie Block aufgesucht. Die Position des so ge- fundenen Blocks kann zusammen mit der Fehlermeldung: NO BLOCK über den Fehlerkanal 15 ausgelesen werden. Zu diesem Zweck muß bei An- wendung des B-A-Befehls stets ein File mit der Sekundäradresse 15 geöffnet werden. Mit INPUT#lfn,FN,FM$,FT,FS können dann Spur (FT) und Sektor (FS) des nächsten frei verfügbaren Blocks ausgelesen werden. Ist kein freier Block mehr verfügbar, so werden FT, FS als 0,0 ausgegeben. 23


BLOCK-FREE

Dieser Befehl hat den entgegengesetzten Effekt wie der B-A-Befehl. Ein vorher in der BAM als belegt gekennzeichneter Block wird frei- gegeben. BEISPIEL : "B-F:"0;9;20 Der Block in Spur 9, Sektor 20 wird als frei gekenn- zeichnet.

"MEMORY"-Befehle

Die drei MEMORY-Befehle arbeiten byte-orientiert, so daß man sie im Zusammenhang mit Maschinenprogrammen verwenden kann. Wenn man im Rahmen eines BASIC-Prograuns mit den MEMORY-Befehlen arbeiten will, muß man die einzelnen Bytes mit Hilfe der CHR$-Funktion übertragen. Es dürfen nur die Abkürzungen M-R, M-W und M-E benutzt werden; we- der das Ausschreiben der Befehlsnamen noch die Verwendung des Dop- pelpunkts (:) ist zugelassen.

Memory-Write

Der M-W-Befehl erlaubt direkten Zugriff zum DOS-Speicher. Programm- Routinen können geladen und mit dem M-E oder dem USER-Befehl ge- startet werden. Bei jeder Anwendung des Befehl können bis zu 34 Bytes übertragen werden. BEISPIEL : "M-W"CHR$(00)CHR$(7)CHR$(3)CHR$(32)CHR$(0)CHR$(17) Drei Bytes werden in die Speicheradressen $0700, $0701, $0702 (hexadezimal) (dezimal 1792, 1793, 1794) geschrieben.

Memory-Read

Mit diesem Befehl kann das Byte gelesen werden, dessen Adresse im Befehlsstring steht. Es können sowohl Variable aus dem DOS, wie auch aus den Puffern ausgelesen werden. Der M-R-Befehl ändert den Inhalt des Fehlerkanals, da er diesen benutzt, um Information an den Rechner zu übermitteln. Der nachste GET#-Befehl, der den Fehlerkanal anspricht (Sekundäradresse 15) liest das Byte aus. BEISPIEL : "M-R"CHR$(128);CHR$(0) Liest das Byte, das unter der Adresse $0080 (dezimal: 128) gespeichert ist.

Memory-Execute

Startet die Ausführung einer Subroutine im DOS-Speicher. Die Sub- routine muß mit RTS ($60) abgeschlossen werden. 24


BEISPIEL : "M-E"CHR$(128);CHR$(49)

           Startet    die     Programmausführung     bei     $3180
           (dezimal :12672)


USER

Mit dieser Befehlsgruppe kann man unter Benutzung einer Sprungta- belle (Tabelle 3) die Verbindung zur Maschinensprache des 6502 her- stellen. Der Index n im Befehl Un definiert nach Tabelle 3 die Sprungadresse. Statt der Zahlen 1 bis 9 und dem Doppelpunkt können auch die Buchstaben A bis J als Indizes benutzt werden. Die Bef ehle Ul und U2 sind nahezu identisch (*) mit den B-R und B- W-Befehlen und haben deshalb auch das gleiche Format: "Ul:"ch;dr;t;s "U2:"ch;dr;tr;s Über die Befehle U1 bis U9 kann vom Anwender frei verfügt werden. (*) U1 setzt den Pufferzeiger auf 255 und liest stets den gesamten Block in den Speicher ein. U2 schreibt den Speicherinhalt in einen Block, ohne den Wert des Bytes in Position 0 zu ändern.

Tabelle 2 : Sprungtabelle

1.BEZEICHNUNG 2.BEZEICHNUNG FUNKTION U1 UA Ersatz für BLOCK-READ U2 UB Ersatz für BLOCK-WRITE U3 UC Sprung nach $0500 U4 UD Sprung nach $0503 U5 UE Sprung nach $0506 U6 UF Sprung nach $0509 U7 UG Sprung nach $050C U8 UH Sprung nach $050F U9 UI Sprung nach $FFFA U: UJ Power-up Vektor 25


DIE DATENSTRUKTUR AUF DER DISKETTE

Die einzelnen Datenblocks der Diskette können mit Hilfe des Pro- gramms. "DISPLAY T&S" ( = Anzeige von Spur Sektor), das sich auf der TEST/DEMO-Diskette befindet, gelesen werden. Die Tabelle 4 zeigt Anzahl und Nummerierung der Sektoren (Blocks) auf den verschiedenen Spuren.

Tabelle 3 Die Belegung der Spuren mit Sektoren

SPUR SEKTORNUMMER ANZAHL DER SEKTOREN 1 bis 17 0 bis 20 21 18 bis 24 0 bis 18 19 25 bis 30 0 bis 17 18 31 bis 35 0 bis 16 17

Tabelle 4 Format der VC-1540-BAM

Gespeichert auf : Spur 18; Sektor 0 BYTE INHALT BEDEUTUNG 0,1 18,01 Spur und Sektor des ersten Blocks der Directory 2 65 ASCII-Zeichen "A"; zeigt 1540-Fonnat an 3 0 0-Flag 4-143 Bitmuster der belegten bzw. nicht belegten Blocks (0: belegt; 1: nicht belegt)

Tabelle 5 : Vorspann (Header) der Directory

Gespeichert auf : Spur 18; Sektor 0 BYTE INHALT BEDEUTUNG 144-161 Name der Diskette (ergänzt mit"geshifteten Spaces") 162,163 ID-Kennzeichnung der Diskette 164 160 "Geshifteter Space" 165,166 50,65 ASCII-Darstellung von 2A (gibt DOS-Version und Format an) 166,167 160 "Geshiftete Spaces" 177-255 0 Nicht benutzt, aufgefüllt mit Nullen Bem: Die Positionen 180 bis 191 können mit ASCII-Zeichen belegt sein. 26


Tabelle 6 : Format der Directory

Gespeichert auf : Spur 18, Sektor 1 BYIE INHALT 0,1 Spur und Sektor des nächsten Blocks der Directory 2-31 Eintrag des 1. Files 34-63 Eintrag des 2. Files 66-95 Eintrag des 3. Files 98-128 Eintrag des 4. Files 130-159 Eintrag des 5. Files 162-191 Eintrag des 6. Files 194-223 Eintrag des 7. Files 226-255 Eintrag des 8. Files

Tabelle 7 : Format eines Directory-Eintrags

BYTE INHALT 0 Filetyp (*) oder-verknüpft ("geort") mit $80 1,2 Spur und Sektor des ersten Datenblocks 3-18 Filename (ergänzt mit "geshifteten Spaces") 19,20 Nur bei relativen Files benutzt 21 Nur bei relativen Files benutzt 22-25 Nicht benutzt 26,27 Spur und Sektor des neuen Files beim Oberschreiben mit dem (@) ("Klarmeraffe") 28,29 Anzahl der Blocks im File (Low Byte, High Byte) (*) Filetypen : 0 = DELeted 1 = SEQuential 2 = PROGram 3 = USeR 4 = RELative

Tabelle 8 : Format eines sequentiellen Files

BYTE INHALT 0,1 Spur und Sektor des nächsten sequentiellen Datenblocks 2-255 254 Bytes Daten

Tabelle 9 Format eines Programmfiles

BYIE INHALT 0,1 Spur und Sektor des nächsten Programmblocks 2-255 254 Bytes Program im VC-Speicherformat (BASIC-Befehle als "Tokens"). Das Fileende ist durch 3 Nullen markiert. 27


Abb.5 zeigt den Aufbau eines Sektors auf einer Diskette, die für
die VC-1540 formatiert wurde. Jeder Sektor enthält einen Datenblock
von 254 Zeichen Daten bzw. Program. Zwei zusätzliche Bytes bilden
einen Zeiger zum nächsten Block; dadurch wird es möglich, mit Files
zu arbeiten, die länger als ein Block sind. Dieser Aufbau ist bei
PRG, SEQ und USER-Files der gleiche.
Ein Datenblock wird durch die Angabe von Block und Sektor adres-
siert. Eine VC-1540-Diskette enthält 35 Spuren (Ringe), die von 1
bis 35 durchnummeriert sind. Da die Spuren verschieden lang sind,
enthalten sie eine verschiedene Anzahl von Sektoren (Tabelle 4.).
Die Gesamtheit der Daten, die in einem Sektor enthalten sind, zeigt
die Abb.5.

Abb. 5

                                 28


KAPITEL 6 : SEQUENTIELLE FILES

Die Daten, aus denen ein sequentielles File auf gebaut ist, können nur in der Reihenfolge gelesen werden, in der sie geschrieben wur- den. Ein sequentielles File kann nicht teilweise abgeändert werden, es besteht lediglich die Möglichkeit (durch Wahl des "modes" A) neue Daten an das Fileende anzuhängen. Anlegen und lasen eines sequentiellen Files (Siehe dazu auch die Beschreibung des OPEN- und des PRINT#-Befehls in Kapitel 4) 1. SCHRITT : Eröffnen eines Schreibfiles OPEN2,8,2,"DATEN,S,W" DATEN : Filename S : Sequentiell W : Schreiben (Virite) 2. SCHRITT Schreiben in das File PRINT#2,A$,B$,C$ Die Inhalte der drei Stringvariablen werden in das File geschrieben 3. SCHRITT Das File wird geschlossen CLOSE2 4. SCHRITT Das File mit dem Namen DATEN wird geöffnet OPEN2,8,2,"DATEN,S,R" R : Lesen (Read) 5. Schritt Die Daten werden in den Rechnerspeicher eingelesen INPUT#2,X$,Y$,Z$ Die Werte von A$, B$ und C$ werden jetzt den Variablen X$, Y$ und Z$ zugeordnet. 6. SCHRITT Die Statusvariable, die am Fileende den Wert 64 an- nimmt,wird abgefragt. IF ST=64 THEN CLOSE2 29


Beispiel eines Programs, das mit sequentiellen Files arbeitet

Dieses Programm befindet sich unter dem Namen "SEQUENTIAL FILE" auf
der TEST/DEMO-Diskette.


    1 REM ***************
    2 REM *   EXAMPLE
    3 REM * READ & WRITE
    4 REM * A SEQUENTIAL
    5 REM * DATA FILE
    6 REM ***************
   10 PRINT"(CLR)(DOWN)(DOWN)(RGHT)(RGHT)(RGHT)INITIALIZE DISK"
   20 DIMA$(25)
   30 DIMB(25)
   40 OPEN15,8,15,"I0"
   60 GOSUB 1000
   70 CR$=CHR$(13)
   80 PRINT
   90 PRINT" (DOWN)(GRN)WRITE SEQ TEST FILE(BLU)"
   95 PRINT
  100 REM *************
  101 REM *
  102 REM *  WRITE SEQ
  103 REM *  TEST FILE
  104 REM *
  105 REM *************
  110 OPEN2,8,2,"@0:SEQ TEST FILE ,S,W"
  115 GOSUB 1000
  120 INPUT"A$,B";A$,B
  130 IFA$="END"THEN 160
  140 PRINT#2,A$","STR$(B)CR$;
  145 GOSUB 1000
  150 GOTO 120
  160 CLOSE 2
  200 REM *************
  201 REM *
  202 REM *  READ SEQ
  203 REM *  TEST FILE
  204 REM *
  205 REM *************
  206 PRINT
  207 PRINT"  (GRN)READ SEQ TEST FILE(BLU)"
  208 PRINT
  210 OPEN2,8,2,"0:SEQ TEST FILE ,S,R"
  215 GOSUB 1000
  220 INPUT#2,A$(I),B(I)
  224 RS=ST
  225 GOSUB 1000
  230 PRINTA$(I),B(I)
  240 IFR S=64 THEN 300
  250 IF RS<>0 THEN 400
  260 I=I+1
  270 GOTO 220
  300 CLOSE 2
  310 END

                                 29


  400 PRINT"(PUR)BAD(RGHT)DISK(RGHT)STATUS(RGHT)IS(RGHT)"RS"(BLU)"
  410 CLOSE 2
  420 END
 1000 REM ************
 1001 REM *
 1002 REM *  READ
 1003 REM * THE ERROR
 1004 REM *  CHANNEL
 1005 REM *
 1006 REM ************
 1010 INPUT#15,EN,EM$,ET,ES
 1020 IF EN=0 THEN RETURN
 1030 PRINT"(RGHT)(RGHT)(RGHT)(RGHT)ERROR ON DISK"
 1040 PRINTEN;EM$;ET;ES
 1050 CLOSE 2
 1060 END

                                 31


KAPITEL 7 : DER DIREKT-ZUGRIFF

Ein Direkt-Zugriffs-File wird mit Hilfe der in Kapitel 5 besproche- nen BLOCK- und USER-Befehle angelegt. Um diese Befehle richtig an- wenden zu können, ist es wichtig, den Datenfluß zwischen Rechner, Pufferspeicher und Diskette zu verstehen. In Abbildung 6. werden diese Zusammenhänge illustriert: KANAL 5 KANAL 3 OPEN5,8,15 OPEN4,8,3, PRINT#5, "B-W";3;0;6;4 PRINT#5,"B-P"3;1 PRINT#4,A$;CHR$(13);I Datentransfer Pufferzeiger wird Schreibt Daten vom Rech- Puffer - Diskette gesetzt ner in den Puffer ------------ ------------ ------------ I I <------ I I <----- I I I DISKETTE I I PUFFER I I RECHNER I I I ------> I I -----> I I ------------ ------------ ------------ PRINT#5,"B-R";3;0;6;4 PRINT#5,"B-P"3;1 INPUT#4,A$,I Datentransfer Pufferzeiger Einlesen der Daten vom Diskette - Puffer wird gesetzt Puffer in den Rechner Abb. 6. Datenfluß zwischen Rechner, Puffer und Diskette 32


Programmbeispiel : Fileverwaltung mit Direkt-Zugriffs-Befehlen


Das folgende Programm verwaltet Files mit Hilfe von "Block"- und
"USER"-Befehlen und kann z.B. zum Aufbau einer Adress-Datei ver-
wendet werden. Unter dem Namen "RANDOM FILE" ist dieses Programm
auf der TFST/DEMO-Diskette gespeichert. Die verschiedenen Programm-
teile und ihre Funktion sind der folgenden Aufstellung zu ennehmen
(ZN = Zeilennummer)

ZN    50-    76 Menu
ZN   100-   190 Erzeugen  eines Files
ZN   200-   280 Löschen eines Files
ZN   300-   390 Suchroutine
ZN  5100-  5190 Dateneingabe
ZN  5200-  5260 Datenausgabe
ZN  5260-  5320 Fehlerausgabe
ZN  5322-  5390 Umrechnung der Recordnumer in Spur und Sektor

Un die Handhabung der Datenblocks zu vereinfachen, wurde das Kon-
zept der Record-Nummer eingeführt. Aus dieser Nummer errechnet der
letzte Programmteil (ab ZN 5322) Spur und Sektor des gesuchten
Datensatzes. Die Spur 18 wird bei dieser Progrmnroutine automa-
tisch ausgespart, so daß die an dieser Stelle abgespeicherte
Directory nicht überschrieben werden kann. Die Aufteilung der
Record-Nummern auf die Spuren der Diskette zeigt Tabelle 11.


Tabelle 10 : Zuordnung der Record-Nummern zu den Diskettenspuren

(Program : RANDOM FILE) SPUR SEKTOR SEKTOREN RECORD PRO SPUR NUMMERN 1 bis 17 0 bis 20 21 1-357 18 bis 24 0 bis 18 19 358-471 25 bis 30 0 bis 17 18 478-579 31 bis 35 0 bis 16 16 586-664 10 REM *********************** 12 REM * RANDOM FILE EXAMPLE * 14 REM *********************** 16 DIMI$(664):FD=0:FX=5:CH=2:FP=1 18 PRINT"(CLR)(DOWN)(DOWN)ffffffffffffffffffffff" 20 PRINT" (GRN)INSERT DATA SHEET(BLU)" 22 PRINT"ddddddddddddddddddddd" 24 PRINT"(DOWN)(DOWN) START PRESS (PUR)'S'(BLU)" 26 GETP$:IFP$<>"S"THEN26 28 OPEN15,8,15,"I0":OPEN2,8,2,"#" 30 PRINT"(CLR)(DOWN)ffffffffffffffffffffff" 32 PRINT"INDEX FILE OPERATION" 34 PRINT"dddddddddddddddddddddd" 36 INPUT"(DOWN) (GRN)NEW SHEET? N(LEFT)(LEFT)(LEFT)";O$:PRINT"(BLU)" 38 IFO$="N"THEN46 40 IFO$<>"Y"THEN36 42 PRINT:PRINT" WAIT!":FORI=1TO664 33



   44 PRINT"(HOME)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)    (LEFT)(LEFT)(LEFT)(LEFT)(LEFT)"I;:I$(I)="/"
   45 PRINTI$(I):NEXT:GOTO50
   46 OPEN5,8,5,"0:INDEX,S,R"
   47 FORI=1TO664:INPUT#5,I$(I)
   48 PRINT"(HOME)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)WAIT!     (LEFT)(LEFT)(LEFT)(LEFT)(LEFT)"I;I$(I)
   49 NEXTI:CLOSE5
   50 PRINT"(CLR)(DOWN)ffffffffffffffffffffff"
   52 PRINT"     JOB MENU        "
   54 PRINT"dddddddddddddddddddddd"
   56 PRINT
   58 PRINT"     1=CREATE"
   60 PRINT"     2=DELETE"
   62 PRINT"     3=SEARCH"
   64 PRINT"     0=END"
   65 PRINT
   66 INPUT"1 , 2 , 3 , 0   1(LEFT)(LEFT)(LEFT)";O$
   68 IFO$="0"THENCLOSE15:CLOSE5:CLOSE2:END
   70 IFO$="1"THEN104
   72 IFO$="3"THEN300
   74 IFO$<>2"THEN50
   76 GOTO200
  100 REM ***********************
  102 REM * MASTER FILE CREATE  *
  103 REM ***********************
  104 PRINT"(CLR)(DOWN)(DOWN)ffffffffffffffffffffff"
  105 PRINT" ($A0)MASTER FILE CREATE"
  106 PRINT"dddddddddddddddddddddd"
  107 INPUT"(GRN)RECORD NO. = 0(LEFT)(LEFT)(LEFT)(BLU)";F
  109 IF F=0THEN170
  110 INPUT"NAME     =.(LEFT)(LEFT)(LEFT)";FB$(1)
  120 INPUT"ADDRESS  =.(LEFT)(LEFT)(LEFT)";FB$(2)
  130 INPUT"ZIP      =.(LEFT)(LEFT)(LEFT)";FB$(3)
  132 INPUT"TEL      =.(LEFT)(LEFT)(LEFT)";FB$(4)
  134 INPUT"COMMENT  =.(LEFT)(LEFT)(LEFT)";FB$(5)
  140 GOSUB5200
  150 I$(F)="1"
  160 GOTO104
  170 OPEN5,8,5,"@0:INDEX,S,W"
  175 FORI=1TO664:PRINT#5,I$(I);CHR$(13);
  180 PRINT"(HOME)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)WAIT!     (LEFT)(LEFT)(LEFT)(LEFT)(LEFT)"I;I$(I)
  185 NEXT:CLOSE5
  190 GOTO74
  200 REM ***********************
  201 REM *  MASTER FILE DELETE *
  202 REM ***********************
  210 PRINT"(CLR)(DOWN)(DOWN)ffffffffffffffffffffff"
  212 PRINT"  MASTER FILE DELETE"
  214 PRINT"dddddddddddddddddddddd":PRINT
  220 INPUT"(GRN)RECORD NO. = 0(LEFT)(LEFT)(LEFT)(BLU)";F
  230 IFF=0THEN260
  235 IFI$(F)<>1"THEN220
  240 I$(F)="/":PRINT"(DOWN)(PUR)RECORD NO."F;"DELETE(BLU)"
  250 GOTO220
  260 OPEN5,8,5,"`0:INDEX,S,W"
  265 FORI=1TO664:PRINT#5,I$(I);CHR$(13);
  270 PRINT"(HOME)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)WAIT!     (LEFT)(LEFT)(LEFT)(LEFT)(LEFT)"I;I$(I)
  275 NEXT:CLOSE5
  280 GOTO50

                                 34



  300 REM ***********************
  301 REM *  FILE SEARCH        *
  302 REM ***********************
  310 PRINT"(CLR)(DOWN)(DOWN)ffffffffffffffffffffff"
  312 PRINT"       SEARCH       "
  314 PRINT"dddddddddddddddddddddd":PRINT
  320 INPUT"(GRN)RECORD NO. = 0(LEFT)(LEFT)(LEFT)(BLU)";F
  321 IFF=0THEN50
  322 IFI$(F)<>1"THEN320
  325 GOSUB5100
  360 PRINT"NAME  ($A0)($A0) = ";FB$(1)
  370 PRINT"ADDRESS  = ";FB$(2)
  380 PRINT"ZIP   ($A0)($A0) = ";FB$(3)
  382 PRINT"TEL   ($A0)($A0) = ";FB$(4)
  383 PRINT"COMMENT($A0) = ";FB$(5)
  385 PRINT"---------------------"
  390 GOTO320
 5100 REM ***********************
 5105 REM * FDD BLOCK READ      *
 5108 REM ***********************
 5110 GOSUB5330
 5120 PRINT#15,"U1:";CH;FD;FT;FS
 5130 PRINT#15,"B-P:";CH;FP
 5140 GOSUB5270
 5150 FORFI=1TOFX
 5160 INPUT#CH,FB$(FI):
 5180 NEXT
 5190 RETURN
 5200 REM ***********************
 5201 REM * FDD BLOCK WRITE     *
 5202 REM ***********************
 5210 GOSUB5330
 5220 PRINT#15,"B-P:";CH;FP
 5230 FORFI=1TOFX:PRINT#CH,FB$(FI);CHR$(13);:NEXT
 5240 PRINT#15,"U2:";CH;FD;FT;FS
 5250 GOSUB5270
 5260 RETURN
 5270 REM ***********************
 5275 REM *  ERROR CHECK        *
 5278 REM ***********************
 5280 INPUT#15,EN,EM$,ET,ES
 5290 IFEN=0THENRETURN
 5300 PRINT"ERROR STATUS:";EN;EM$;ET;ES
 5310 INPUT"CONTINUE?";Y$:IFY$="Y"THENRETURN
 5320 STOP
 5322 REM ***********************
 5324 REM * SET TRACK & SECTOR  *
 5326 REM ***********************
 5330 IFF<358THENF1=0:F2=22:F3=1:GOTO5370
 5340 IFF>357ANDF<471THENF1=357:F2=20:F3=19:GOTO5370
 5350 IFF>471ANDF<580THENF1=471:F2=19:F3=25:GOTO5370
 5360 IFF>580THENF1=580:F2=18:F3=31
 5370 FT=INT(((F-F1)-1)/(F2-1))+F3
 5380 FS=F-F1-(FT-F3)*F2+(FT-F3-1)
 5390 RETURN

                                 35


KAPITEL 8 - FEHLERMELDUNGEN - DER "JOKER"

LESEN DES FEHLERKANALS

Das Blinken der roten LED der Floppy zeigt das Auftreten eines Feh- lers an. Mit Hilfe des folgenden kleinen Programms können sie er- mitteln, an welchen Fehler es sich handelt, und, wenn dies nach Art des Fehlers möglich ist, wo er lokalisiert ist. 10 OPEN1,8,15 20 INPUF#1,A,B$,C,D 30 PRINTA,B$,C,D A : Numer des Fehlers B$ : F;ehlerbezeichnung im artext C : Spur D : Sektor

LISTE DER BEDEUTUNGEN DER FEHLERMELDUNGEN

0 : Kein Fehler 1 : Rückmeldung für Filelöschung (keine Fehlermeldung) 20 : Block-Header nicht gefunden 21 : SYNC-Zeichen nicht gefunden 22 : Datenblock nicht vorhanden 23 : Fehler in der Prüfsumme 24 : Byte falsch decodiert 25 : Fehlerhaftes Verify beim Schreiben 26 : Schreibversuch auf Diskette mit Schreibschutz 27 : Prüfsummenfehler im Header 28 : Datenblock ist zu lang 29 : ID der Diskette fehlerhaft 30 : Allgemeiner Syntax-Fehler 31 : Ungültiger Befehl 32 : Befehl ist zu lang 33 : Ungültiger Filename 34 : File existiert nicht 39 : Befehl kann nicht interpretiert werden 50 : Record existiert nicht 51 : Recordlänge zu klein 52 : Recordnumer ist zu hoch 60 : File bereits zum Schreiben geöffnet 61 : File nicht offen 62 : File nicht gefunden 63 : File existiert bereits 64 : Falscher Filetyp 65 : Kein Block mehr frei 66 : Falsche Spur- oder Sektornummer 67 : Falsche Spur- oder Sektornumer 70 : Kein Kanal mehr frei 71 : Fehler in der BMI 72 : Diskette oder Directory voll 73 : Angabe der DOS-Version 74 : Keine Diskette im Laufwerk 36


LISTE DER FEHLERMELDUNGEN UND BESCHREIBUNG

20 : READ ERROR Header des gesuchten Datenblocks wird nicht gefunden. 21 : READ ERROR SYNC-Markierung wird nicht gefunden. Gründe dafür können schlechte Justierung des Schreib/Lesekopfes, nicht forma- tierte Disketten oder schlechter Sitz der Diskette sein. Kann auch Hardware-Defekt anzeigen. 22 : READ ERROR Dieser Fehler tritt im Zusammenhang mit den BLOCK-Befehlen auf und zeigt an, daß ein Block gelesen oder geprüft (veri- fied) werden sollte, der nicht ordnungsgemäß geschrieben wurde. 23 : READ ERROR Die Daten, die in den DOS-Speicher geschrieben wurden ent- halten einen Prüfsumenfehler, d.h. ein Datenbyte oder mehre- re sind fehlerhaft. Dieser Fehler kann auch Erdungsprobleme anzeigen. 24 : READ FRROR Die Daten oder der Header wurden in den DOS-Speicher einge- lesen, aber in den Datenbytes existieren fehlerhafte Bit- muster. Dieser Fehler kann auch Erdungsproblem anzeigen. 25 : WRITE ERROR Fehlende Übereinstimmung zwischen den Daten im DOS-Memory und den Daten auf der Diskette. 26 : WRITE PROTECT ON Es wird versucht, auf eine Diskette zu schreiben, die mit einem Schreibschutz versehen ist. 27 : READ ERROR Es liegt ein Fehler im Header des zu lesenden Datenblocks vor (Prüfsume stimmt nicht). Dieser Fehler kann auch Erdungs- probleme anzeigen. 28 : WRITE ERROR Nach dem schreiben eines Datenblocks sucht der Controller die SYNC-Zeichenfolge des nächsten Datenblocks. Wenn er diese Synchronisationsmarkierung nicht innerhalb eines bestimmtem Zeitraums findet, wird diese Fehlermeldung ausgegeben. Grund dafür kann z.B. ein zu langer Datenblock oder ein Hardwarefehler sein. 29 : DISK ID MISMATCH Die im DOS-Speicher vorhandene ID stimmt nicht mit der ID auf der Diskette überein. Die Diskette wurde nicht initialisiert, oder der Header ist fehlerhaft. 30 : SYNTAX ERROR Das DOS kann den über den Befehlskanal geschickten Befehl nicht interpretieren. 37


31 : SYNTAX ERROR
     Befehl wird nicht erkannt.

32 : SYNTAX ERROR
     Befehl ist länger als 58 Zeichen.

33 : SYNTAX ERROR
     Falsche Verwendung des "Jokers" in OPEN- oder SAVE-Befehl.

34 : SYNTAY ERROR
     Filename fehlt, oder kann vom DOS nicht erkannt werden.
     Typischer Fehler: Ein Doppelpunkt (:) fehlt.

39 : SYNTAX ERROR
     Befehl wird nicht erkannt.

50 : RECORD NOT PRESENT
     Die Fehlermeldung wird ausgegeben, wenn versucht wird, nach
     den letzten aufgezeichneten Daten mit INPUT# oder GET# wei-
     ter zu lesen.

51 : OVERFLOW IN RECORD
     Die Anzahl der Zeichen (inklusive CR) ist größer als die vor-
     gegebene Recordlänge

52 : FILE TOO LARGE
     Recordnummer (in einem relativen File) ist zu groß; das
     Fassungsvemögen der Diskette wird überschritten.

60 : WRITE FILE OPEN
     Ein Schreibfile, das nicht geschlossen wurde, soll geöffnet
     werden.

61 : FILE NOT OPEN
     Es soll ein File angesprochen werden, das nicht geöffnet
     wurde.

62 : FILE NOT FOUND
     File existiert nicht.

63 : FILE EXISTS
     Ein File soll einen Namen erhalten, der bereits auf der Dis-
     kette existiert.

64 : FILE TYPE NIISMATCH
     File-Typ stimmt nicht mit Directory-Eintrag überein

65 : NO BLOCK
     Diese Fehlermeldung steht im Zusammenhang mit dem B-A-Befehl.
     Der Block, der als belegt gekennzeichnet werden soll, ist be-
     reits belegt. Die PA@rameter die ausgegeben werden, geben Spur
     und Sektor des nächsten frei verfügbaren Blocks an. Werden
     zwei Nullen ausgegeben, so sind alle Blocks mit höheren
     Nummern belegt.

66 : ILLEGAL TRACK AND SECTOR
     Das DOS findet nicht den Zeiger zum nächsten Block

                                 38


67 : ILLEGAL T OR S
     Ungültige Spur- oder Sektornummer

70 : NO CHANNEL AVAILABLE
     Ein direkt angesprochener Kanal ist bereits belegt oder
     (falls kein bestimmter Kanal angesprochen wurde) kein Kanal
     ist mehr frei.

71 : DIR ERROR
     Die BAM kann nicht gelesen werden, was eventuell seinen Grund
     darin haben kann, daß sie im DOS-Speicher überschrieben wur-
     de. Ein Reinitialisieren der Diskette kam diesen Fehler in
     manchen Fällen beheben.

72 : DISK FULL
     Alle 664 Blocks der Diskette sind belegt, oder die Directory
     hat die maximale Anzahl von 144 Einträgen.

73 : CBM DOS V2.6 V170
     Diese Meldung erscheint direkt nach dem Einschalten bzw.
     dann, wenn sie mit der VC-1540 auf eine Diskette schreiben
     wollen, die mit einer anderen DOS-Version formatiert wurde.
     Auf COMMODORE-Rechnern existieren vier verschiedene DOS-
     Versionen: DOS 1.0 : CBM 2040/3040
                DOS 2.0 : CBM 4040
                DOS 2.5 : CBM 8050
                DOS 2.6 : CBM 1540
     Voll kompatibel sind die Versionen 2.0 und 2.6. Mit DOS 1.0
     und 2.0 bzw. 1.0 und 2.6 formatierte Disketten können wech-
     selseitig gelesen, aber nicht beschrieben werden. Bei einem
     Schreibversuch erscheint die obige Fehlermeldung. Die DOS-
     Version 2.5 ist mit allen anderen Versionen weder schreib-
     noch lesekcmpatibel.

74 : DRIVE NOT READY
     Es wurde versucht die Floppy anzusprechen, ohne eine Diskette
     in das Laufwerk einzulegen.


DER JOKER

Jokerzeichen werden benutzt, um bei einigen Floppy-Befehlen den Filenamen in verkürzter Form einzugeben. Man gibt nur den Teil des Namens ein, in dem er sich von den anderen Filenamen auf der Dis- kette unterscheidet. Der Rest wird durch einen Stern (*) oder ein Fragezeichen (?) ersetzt. Der Stern wird benutzt, un nichtsignifikante Zeichen a m E n d e des Filenamens zu ersetzen. BEISPIEL : DAT* kann für folgende Filenamen stehen : DATEI DATUM DATENFILE d.h., für alle Filenamen, die mit den Buchstabe DAT be- ginnen 39


Das Fragezeichen wird benutzt, um e i n  Z e i c h e n  an einer
bestimmten Stelle zu ersetzen.

BEISPIEL : ????FILE     kann stehen für

           TESTFILE
           DIAGFILE
           DATAFILE

           aber n i c h t für

           ABFILE oder FILEPROG

Kombinationen von Stern und Fragezeichen müssen mit Vorsicht ge-
handhabt werden. So ist z.B. die Kombination

           *ABC???? identisch mit *

Der Grund dafür ist, daß alle Stellen hinter dem Stern als nicht
signifikant angesehen werden. Ein Stern kann aber für jeden belie-
bigen Filenamen stehen, so daß z.B. bei Verwendung dieser Joker-
kombination in Verbindung mit dem SCRATCH-Befehl alle auf der Dis-
kette befindlichen Files gelöscht würden.

Eine sinnvolle Kombination von Stern und Fragezeichen wäre z.B..

           A?????DAT* , die stehen kann für

           ADRESSDATEN
           ALTERSDATEI
           ABCDE DATEIEN  (ein Leerzeichen ist auch ein Zeichen)

Bei den einzelnen Floppy-Befehlen wirkt sich das Arbeiten mit den
Joker-Symbolen verschieden aus. Der SCRATCH-Befehl löscht alle
Namen, die durch die eingegebe Joker-Kombination abgedeckt werden.
Bei Ausführung des LOAD-Befehls wird das erste File mit "passendem"
Namen geladen. Dasselbe gilt für den OPEN-Befehl; hier kann jedoch
nur ein File mit bereits existierendem Namen eröffnet werden. Die
Befehle RENAME, SAVE oder COPY dürfen prinzipiell nicht in Verbin-
dung mit Jokersymbolen verwendet werden.

                                 40


ANHANG

Folgende Programme sind auf der beigelegten TEST/DEMO-Diskette enthalten. Das "Listing" dieser Programme ist auf den nächsten Seiten abgedruckt. 0 "1540TEST/DEMO " ZZ 2A 4 "DIR" PRG 6 "VIEW BAM" PRG 14 "DISPLAY T&S" PRG 4 "CHECK DISK" PRG 9 "PERFORMANCE TEST" PRG 13 "SEQUENTIAL FILE" PRG 13 "RANDOM FILE" PRG 609 BLOCKS FREE. DIR Vereinfacht einige Floppyoperationen, wie z.B. das Anzeigen der Directory. VIEW BAM Liest die BAM von der Diskette und zeigt sie auf dem Bildschirm an. Hier bei werden die Sektornummern vertikal und die Spurnummern horizontal gezählt. Die leeren Blocks erscheinen hell und die be- legten Blocks dunkel. DISPLAY T&S Gibt den Inhalt jedes gewünschten Blocks (einschließlich BAM und Directory ) auf den Bildschirm oder den Drucker aus. Die Daten wer- den im ASCII-Code oder als Hexadezimalzahlen dargestellt. CHECK DISK Führt den Befehl VALIDATE aus und gibt an, welche Blocks nicht ge- lesen werden können. Erlaubt festustellen, inwieweit eine Diskette zerstört ist. PERFORMANCE TEST Allgemeiner Floppy-Punktionstest. SEQUENTIAL FILE Programbeispiel, an dem das Schreiben und Lesen eines sequentiellen Files gezeigt wird. RANDOM FILE Programmbeispiel, an dem das Schreiben und Lesen von Files mit Direkt-Zugriffs-Befehlen (BLOCK und USER-Befehle) gezeigt wird. 41


DIR

4 OPEN2,8,15 5 PRINT"(CLR)(BLU)":GOTO 10000 10 OPEN1,8,0,"$0" 20 GET#1,A$,B$ 30 GET#1,A$,B$ 40 GET#1,A$,B$ 50 C=0 60 IF A$<>"" THEN C=ASC(A$) 70 IF B$<>"" THEN C=C+ASC(B$)*256 80 PRINT"(RED)(RVON)"MID$(STR$(C),2);TAB(3);"(RVOF)(BLU)"; 90 GET#1,B$:IF ST<>0 THEN 1000 100 IF B$<>CHR$(34) THEN 90 110 GET#1,B$:IF B$<>CHR$(34)THEN PRINTB$;:GOTO110 120 GET#1,B$:IF B$=CHR$(32) THEN 120 130 PRINT TAB(18);:C$="" 140 C$=C$+B$:GET#1,B$:IF B$<>"" THEN 140 150 PRINT"(GRN)(RVON)"LEFT$(C$,3) 160 GET T$:IF T$<>"" THEN GOSUB 2000 170 IF ST=0 THEN 30 1000 PRINT" BLOCKS FREE(BLU)" 1010 CLOSE1:GOTO 10000 2000 IF T$="Q" THEN CLOSE1:END 2010 GET T$:IF T$="" THEN 2000 2020 RETURN 4000 REM DISK COMMAND 4010 C$="":PRINT">"; 4011 GETB$:IFB$="" THEN4011 4012 PRINTB$;:IF B$=CHR$(13) THEN 4020 4013 C$=C$+B$:GOTO 4011 4020 PRINT#2,C$ 5000 PRINT"(RVON)"; 5010 GET#2,A$:PRINTA$;:IF A$<>CHR$(13)GOTO5010 5020 PRINT"(RVOF)" 10000 PRINT "D-DIRECTORY" 10010 PRINT ">-DISK COMMAND" 10020 PRINT "Q-QUIT PROGRAM" 10030 PRINT "S-DISK STATUS " 10100 GETA$:IFA$=""THEN10100 10200 IF A$="D" THEN 10 10300 IF A$="." OR A$=">" OR A$=">" THEN 4000 10310 IF A$="Q" THEN END 10320 IF A$="S" THEN 5000 10999 GOTO 10100 42


VIEW BAM

100 REM *************************** 101 REM * VIEW BAM FOR VIC-1540 * 102 REM *************************** 105 OPEN15,8,15 110 PRINT#15,"I0":NU$="N/A N/A N/A N/A N/A":Z4=1 120 OPEN2,8,2,"#" 130 Y$="(HOME)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)" 140 X$="(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)(RGHT)" 150 DEF FNS(Z) = 2^(S-INT(S/8)*8) AND (SB(INT(S/8))) 160 PRINT#15,"U1:";2;0;18;0 170 PRINT#15,"B-P";2;1 180 PRINT"(CLR)"; 190 Y=22:X=1:GOSUB430 200 FORI=0TO20:PRINT:PRINT"(UP)(UP)"RIGHT$(STR$(I)+" ",3);:NEXT 210 GET#2,A$ 220 GET#2,A$ 230 GET#2,A$ 240 TS=0 250 FORT=1TO17:GOSUB450 260 Y=22:X=T+4:GOSUB430:GOSUB540:NEXT 270 FORI=1TO2000:NEXT:PRINT"(CLR)" 280 Y=22:X=1:GOSUB430 290 FORI=0TO20:PRINT:PRINT"(UP)(UP)"RIGHT$(STR$(I)+" ",3);:NEXT 300 FORT=18TO35 310 GOSUB450 320 Y=22:X=T-13:GOSUB430:GOSUB540:NEXT 330 FORI=1TO1000:NEXT 340 PRINT"(CLR)(DOWN)(DOWN)(DOWN)(DOWN)(DOWN)" 350 PRINT#15,"B-P";2;144 360 N$="":FORI=1TO20:GET#2,A$:N$=N$+A$:NEXT 370 PRINT" "N$" "TS-17;"BLOCKS FREE" 380 FORI=1TO4000:NEXT 390 PRINT"(CLR)" 400 INPUT"(DOWN)(DOWN)(DOWN)(RGHT)(RGHT)(GRN)ANOTHER DISKETTE N(LEFT)(LEFT)(LEFT)(BLU)";A$ 410 IFA$="Y"THENRUN 420 IFA$<>"Y"THENEND 430 PRINTLEFT$(Y$,Y)LEFT$(X$,X)"(LEFT)"; 440 RETURN 450 GET#2,SC$:SC=ASC(RIGHT$(CHR$(0)+SC$,1)) 460 TS=TS+SC 470 GET#2,A$:IFA$=""THENA$=CHR$(0) 480 SB(0)=ASC(A$) 490 GET#2,A$:IFA$=""THENA$=CHR$(0) 500 SB(1)=ASC(A$) 510 GET#2,A$:IFA$=""THENA$=CHR$(0) 520 SB(2)=ASC(A$) 530 RETURN 540 PRINT"(DOWN)(LEFT)"RIGHT$(STR$(T),1);"(LEFT)(UP)(UP)"; 550 REM PRINTT" "SC" "SB(0)" "SB(1)" "SB(2)=CHR$(0) 560 IFT>24ANDS=18THEN:PRINTMID$(NU$,Z4,1);:GOTO660 570 FORS=0TO20 580 IFT<18THEN620 590 IFT>30ANDS=17THEN:PRINTMID$(NU$,Z4,1);:GOTO660 600 IFT>24ANDS=18THEN:PRINTMID$(NU$,Z4,1);:GOTO660 610 IFT>24ANDS=19THENPRINTMID$(NU$,Z4,1);:GOTO660 620 IFT>17ANDS=20THENPRINTMID$(NU$,Z4,1);:Z4=Z4+1:GOTO660 630 PRINT"(RVON)"; 640 IF FNS(S)=0 THEN PRINT"[";:GOTO660 650 PRINT"(RVOF)[";:REMRIGHT$(STR$(S),1);Z4,1);:GOTO72 660 PRINT"(UP)(LEFT)(RVOF)"; 670 NEXT 680 RETURN 43


DISPLAY T&S

100 REM****************************** 110 REM* DISPLAY ANY TRACK $ SECTOR * 120 REM* ON THE VIC TO THE SCREEN * 130 REM* OR THE VIC PRINTER * 140 REM****************************** 150 PRINT"(CLR)(DOWN)(DOWN)rrrrrrrrrrrrrrrrrrrrrr" 160 PRINT"DISPLAY BLOCK CONTENTS" 165 PRINT"eeeeeeeeeeeeeeeeeeeeee": 170 REM****************************** 180 REM* SET PROGRAM CONSTANT * 190 REM****************************** 200 SP$=" ":NL$=CHR$(0):HX$="0123456789ABCDEF" 210 FS$="":FORI=64 TO 95:FS$=FS$+"(RVON)"+CHR$(I)+"(RVOF)":NEXT I 220 SS$=" ":FOR I=192 TO 223:SS$=SS$+"(RVON)"+CHR$(I)+"(RVOF)":NEXT I 240 DIM A$(15),NB(2) 251 D$="0" 253 PRINT" (RVON)S(RVOF)CREEN(DOWN)(LEFT)(LEFT)(LEFT)(LEFT)(LEFT)(LEFT)(LEFT)(LEFT)OR (DOWN)(LEFT)(RVON)P(RVOF)RINTER" 254 GETJJ$:IF JJ$="" THEN254 255 IF JJ$="S"THENPRINT" (DOWN)(RVON)(GRN)SCREEN(RVOF)(BLU)" 256 IF JJ$="P"THENPRINT" (DOWN)(RVON)(GRN)PRINTER(RVOF)(BLU)" 260 OPEN15,8,15,"I"+D$:GOSUB 650 265 OPEN4,4 270 OPEN 2,8,2,"#":GOSUB 650 280 REM****************************** 290 REM* LOAD TRACK AND SECTOR * 300 REM* INTO DISK BUFFER * 310 REM****************************** 320 INPUT"(DOWN)(RGHT)(RGHT)TRACK, SECTOR";T,S 330 IF T=0 OR T>35 THEN PRINT#15,"I"D$:CLOSE2:CLOSE4:CLOSE15:PRINT"END":END 340 IF JJ$="S" THEN PRINT"(DOWN)(RGHT)(RGHT)TRACK"T" SECTOR"S"(DOWN)" 341 IF JJ$="P" THEN PRINT#4:PRINT#4,"TRACK"T" SECTOR"S:PRINT#4 350 PRINT#15,"U1:2,"D$;T;S:GOSUB650 360 REM****************************** 370 REM* READ BYTE 0 OF DISK BUFFER * 390 REM****************************** 400 PRINT#15,"B-P:2,1" 410 PRINT#15,"M-R"CHR$(0)CHR$(5) 420 GET#15,A$(0):IFA$(0)=""THENA$(0)=NL$ 428 IF JJ$="S"THEN430 430 IF JJ$="P"THEN460 431 REM****************************** 432 REM* READ & CRT DISPLAY * 433 REM* REST OF THE DISK BUFFER * 434 REM****************************** 436 K=1:NB(1)=ASC(A$(0)) 438 FOR J=0 TO 63:IF J=32 THEN GOSUB 710:IF Z$="N"THEN J=80:GOTO 458 440 FOR I=K TO 3 442 GET#2,A$(I):IF A$(I)="" THEN A$(I)=NL$ 444 IF K=1 AND I<2 THEN NB(2)=ASC(A$(I)) 446 NEXT I:K=0 448 A$="":B$=":":N=J*4:GOSUB 790:A$=A$+":" 450 FOR I=0 TO 3:N=ASC(A$(I)):GOSUB 790 452 C$=A$(I):GOSUB 850:B$=B$+C$ 454 NEXT I:IF JJ$="S" THEN PRINTA$B$ 458 NEXT J:GOTO571 44



  460 REM******************************
  462 REM* READ & PRINTER DISPLAY     *
  464 REM******************************
  466 K=1:NB(1)=ASC(A$(0))
  468 FOR J=0 TO 15
  470 FOR I=K TO 15
  472 GET#2,A$(I):IF A$(I)="" THEN A$(I)=NL$
  474 IF K=1 AND I<2 THEN NB(2)=ASC(A$(I))
  476 NEXT I:K=0
  478 A$="":B$=":":N=J*16:GOSUB 790:A$=A$+":"
  480 FOR I=0 TO 15:N=ASC(A$(I)):GOSUB 790:IF Z$="N"THEN J=40:GOTO 571
  482 C$=A$(I):GOSUB 850:B$=B$+C$
  484 NEXT I
  486 IF JJ$="P" THEN PRINT#4,A$B$
  488 NEXT J:GOTO571
  571 REM******************************
  572 REM* NEXT TRACK AND SECTOR      *
  573 REM******************************
  575 PRINT"NEXT TRACK AND SECTOR"NB(1)NB(2) "(DOWN)"
  580 PRINT"DO YOU WANT NEXT TRACK AND SECTOR"
  590 GET Z$:IF Z$="" THEN590
  600 IF Z$="Y" THEN T=NB(1):S=NB(2):GOTO330
  610 IF Z$="N" THEN 320
  620 GOTO 590
  630 REM******************************
  640 REM* SUBROUTINES                *
  650 REM******************************
  660 REM* ERROR ROUTINE              *
  670 REM******************************
  680 INPUT#15,EN,EM$,ET,ES:IF EN=0 THEN RETURN
  690 PRINT"(RVON)DISK ERROR(RVOF)"EN,EM$,ET,ES
  700 END
  710 REM******************************
  720 REM* SCREEN CONTINUE MSSG       *
  730 REM******************************
  740 PRINT"(DOWN)(RGHT)(RGHT)(RGHT)(RGHT)(GRN)CONTINUE(Y/N)(BLU)"
  750 GETZ$:IF Z$="" THEN 750
  760 IF Z$="N" THEN RETURN
  770 IF Z$<>"Y" THEN 750
  780 PRINT"(CLR)TRACK" T " SECTOR"S "(CLR)":RETURN
  790 REM******************************
  800 REM* DISK BYTE TO HEX PRINT     *
  810 REM******************************
  820 A1=INT(N/16):A$=A$+MID$(HX$,A1+1,1)
  830 A2=INT(N-16*A1):A$=A$+MID$(HX$,A2+1,1)
  840 A$=A$+SP$:RETURN
  850 REM******************************
  860 REM* DISK BYTE TO ASC DISPLAY   *
  870 REM* CHARACTER                  *
  880 REM******************************
  890 IF ASC(C$)<32 THEN C$=" ":RETURN
  910 IF ASC(C$)<128 OR ASC(C$)>159 THEN RETURN
  920 C$=MID$(SS$,3*(ASC(C$)-127),3):RETURN

                                 45


CHECK DISK

1 REM CHECK DISK -- VER 1.4 2 DN=8:REM FLOPPY DEVICE NUMBER 5 DIMT(100):DIMS(100):REM BAD TRACK, SECTOR ARRAY 9 PRINT"(CLR)(DOWN)(DOWN)(DOWN)fffffffffffffffffffff" 10 PRINT" CHECK DISK PROGRAM" 12 PRINT"ddddddddddddddddddddd" 20 D$="0" 30 OPEN15,DN,15 35 PRINT#15,"V"D$ 45 N%=RND(TI)*255 50 A$="":FORI=1TO255:A$=A$+CHR$(255AND(I+N%)):NEXT 60 GOSUB900 70 OPEN2,DN,2,"#" 80 PRINT:PRINT#2,A$; 85 T=1:S=0 90 PRINT#15,"B-A:"D$;T;S 100 INPUT#15,EN,EM$,ET,ES 110 IFEN=0THEN130 115 IFET=0THEN200:REM END 120 PRINT#15,"B-A:"D$;ET;ES:T=ET:S=ES 130 PRINT#15,"U2:2,"D$;T;S 134 NB=NB+1:PRINT" CHECKED BLOCKS"NB 135 PRINT" TRACK (LEFT)(LEFT)(LEFT)(LEFT)"T;" SECTOR (LEFT)(LEFT)(LEFT)(LEFT)"S"(UP)(UP)" 140 INPUT#15,EN,EM$,ES,ET 150 IF EN=0THEN85 160 T(J)=T:S(J)=S:J=J+1 165 PRINT"(DOWN)(DOWN)(PUR)BAD BLOCK:(LEFT)(LEFT)",T;S"(BLU)" 170 GOTO85 200 PRINT#15,"I"D$ 210 GOSUB900 212 CLOSE2 215 IFJ=0THENPRINT"(DOWN)(DOWN)(DOWN)(RGHT)(RGHT)(RGHT)NO BAD BLOCKS!":END 217 OPEN2,DN,2,"#" 218 PRINT"(DOWN)(DOWN)(PUR)BAD BLOCKS","TRACK","SECTOR(BLU)" 220 FORI=0TOJ-1 230 PRINT#15,"B-A:";D$,T(I);S(I) 240 PRINT,,T(I),S(I) 250 NEXT 260 PRINT"(DOWN)"J"BAD BLOCKS HAVE BEEN ALLOCATED" 270 CLOSE2:END 900 INPUT#15,EN,EM$,ET,ES 910 IF EN=0 THEN RETURN 920 PRINT"(DOWN)(DOWN)(PUR)ERROR #"EN,EM$;ET;ES"(BLU)" 930 PRINT#15,"I"D$ 46


PERFORMANCE TEST

1000 REM PERFORMANCE TEST 1.1 1010 : 1020 REM VIC-1540 SINGLE FLOPPY DRIVE 1030 : 1040 : 1050 OPEN 1,8,15:OPEN15,8,15 1060 LT=35 1070 LT$=STR$(LT) 1080 NT=30 1090 PRINT"(CLR)(DOWN)ffffffffffffffffffffff" 1100 PRINT" PERFORMANCE TEST" 1110 PRINT"dddddddddddddddddddddd" 1120 PRINT 1130 PRINT" (PUR)INSERT SCRATCH" 1140 PRINT 1150 PRINT" DISKETTE IN DRIVE" 1160 PRINT 1170 PRINT"(DOWN) PRESS (RVON)RETURN(RVOF)" 1180 PRINT 1190 PRINT" WHEN READY(DOWN)" 1200 FOR I=0 TO 50:GET A$:NEXT 1210 GET A$:IF A$<>CHR$(13) THEN 1210 1220 : 1230 : 1240 TI$="000000" 1250 TT=18 1260 PRINT#1,"N0:TEST DISK,00" 1270 C1$="(GRN) DISK NEW COMMAND "+CHR$(13) 1280 C2$="(BLU)(DOWN) WAIT ABOUT 80 SECONDS" 1290 CC$=C1$+C2$:GOSUB 1840 1300 IF TI<NTTHEN1370 1310 PRINT"(DOWN)SYSTEM IS" 1320 PRINT"(DOWN) NOT RESPONDING" 1330 PRINT" CORRECTLY TO COMMANDS" 1340 GOSUB 1880 1350 : 1360 : 1370 PRINT"(DOWN)DRIVE PASS" 1380 PRINT" MECHANICAL TEST(DOWN)" 1390 TT=21 1400 OPEN 2,8,2,"0:TEST FILE,S,W" 1410 CC$="OPEN WRITE FILE" :GOSUB 1840 1420 CH=2:CC$="WRITE DATA" :GOSUB 1930 1430 CC$="CLOSE "+CC$ :GOSUB 1840 1440 OPEN 2,8,2,"0:TEST FILE,S,R" 1450 CC$="OPEN READ FILE" :GOSUB 1840 1460 CH=2:GOSUB 1990 1470 PRINT#1,"S0:TEST FILE" 1480 CC$="SCRATCH FILE(DOWN)":TT=1 :GOSUB 1840 1490 : 1500 : 47



 1510 TT=21
 1520 OPEN 4,8,4,"#"
 1530 NN%=(1+RND(TI)*254+NN%)AND255:PRINT#1,"B-P";4;NN%
 1540 NN$="":FOR I=1 TO 255:NN$=NN$+CHR$(I):NEXT
 1550 PRINT# 4,NN$;
 1560 PRINT# 1,"U2:";4;0;LT;0
 1570 CC$="WRITE TRACK"+LT$:GOSUB 1840
 1580 PRINT#1,"U2:";4;0;1;0
 1590 CC$="WRITE TRACK 1"         :GOSUB 1840
 1600 PRINT#1,"U1:";4;0;LT;0
 1610 CC$="READ TRACK"+LT$        :GOSUB 1840
 1620 PRINT#1,"U1:";4;0;1;0
 1630 CC$="READ TRACK 1"          :GOSUB 1840
 1640 CLOSE 4
 1650 :
 1660 :
 1670 PRINT"(DOWN)(GRN) UNIT HAS PASSED"
 1680 PRINT"     PERFORMANCE TEST!"
 1690 PRINT"(DOWN) PULL DISKETTE FROM"
 1700 PRINT"(DOWN)  DRIVE BEFORE TURNING"
 1710 PRINT"   POWER OFF."
 1720 END
 1730 :
 1740 :
 1750 PRINT"   (DOWN)(GRN)CONTINUE (Y/N)?(BLU)";
 1760 FOR I=0 TO 50:GET A$:NEXT
 1770 GET A$:IF A$="" THEN 1770
 1780 PRINT A$"(DOWN)"
 1790 IF A$="N" THEN END
 1800 IF A$="Y" THEN RETURN
 1810 GOTO 1760
 1820 :
 1830 :
 1840 PRINT CC$
 1850 INPUT# 1,EN,EM$,ET,ES
 1860 PRINTTAB(12)"(PUR)"EN;EM$;ET;ES;"(BLU)"
 1870 IF EN<2 THEN RETURN
 1880 PRINT"(DOWN) UNIT IS FAILING"
 1890 PRINT"(DOWN)   PERFORMANCE TEST"
 1900 TM$=TI$:GOSUB 1750:TI$=TM$:RETURN
 1910 :
 1920 :
 1930 PRINT"WRITING DATA"
 1940 FOR I=1000 TO 2000:PRINT#CH,I:NEXT
 1950 GOSUB1850
 1960 CLOSE CH:RETURN
 1970 :
 1980 :
 1990 PRINT"READING DATA"
 2000 GETA$
 2010 FOR I=1000 TO 2000
 2020 INPUT# CH,J
 2030 IF J<>I THEN PRINT"(RVON)READ ERROR:(RVOF)":GOSUB 1850
 2040 NEXT
 2050 GOSUB 1850
 2060 CLOSE CH:RETURN

                                 48


Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung von Commodore.

Commodore GmbH            Commodore AG           Commodore GmbH
Lyoner Straße 38          Aeschenvorstadt 57     Fleschgasse 2
D-6000 Frankfurt/M. 71    CH-4010 Basel          A-1130 Wien

Änderungen vorbehalten                                     Stand Juni 1983

Artikel-Nr. 580041/6-83



backpage
