K. BILAGA K

ÄNDRING AV STANDARD BASIC-PROGRAM TILL COMMODORE 64 BASIC

Om du har ett program skrivet i en annan BASIC-dialekt än Commodore BASIC, kan en del mindre justeringar erfordras innan det kan köras på Commodore 64. Vi har tagit med en del tips hur man gör denna ändring.

STRÄNG-DIMENSIONERING

Avlägsna alla uttryck som används för att deklarera längden på strängar. Ett uttryck som DIM A$(I, J), som dimensionerar en sträng J anta, element av längden I, ska ändras till Commodore BASIC uttrycket DIM A$(J).

En del BASIC-dialekter använder ett komma eller & för att sammanfoga strängar.

Vid Commodore BASIC används MID$-, RIGHT$- och LEFT$-funktionerna för att ta ut delar av strängar. Uttryck såsom A$(I) för att ta ut I:te tecknet i strängen A$, eller A$(I,J) för att ta ut en delsträng från tecknet I till J, måste andras enligt följande:

ANNAN BASIC	COMMODORE 64 BASIC
A$(I) = X$	A$ = LEFT$(A$, I-1) + X$ + MID$(A$, I+1)
A$(I,J) = X$	A$ = LEFT$(A$, I-1) + X$ + MID$(A$, J+1)

MULTIPEL TILLDELNING

För att sätta B och C till 0, används vissa uttryck med formen:

  10 LET B=C=0

Commodore 64 kommer att tolka det sista likhetstecknet som en logisk operand och sätta C = -1 om C = 0. Ändra istället detta uttryck till:

  10 C=0:B=0

MULTIPEL INSTRUKTIONER

En del BASIC-dialekter använder snedstreck för att separera flera instruktioner på samma rad. Vid Commodore BASIC separeras instruktionerna med kolon (:).

MAT-FUNKTIONEN

Program som använder MAT funktionen som finns i vissa BASIC-dialekter måste skrivas om och använda FOR...NEXT-loopar för att arbeta riktigt.

L. BILAGA L

FELMEDDELANDEN

Denna bilaga innehåller en komplett lista på felmeddelanden som ges av 64, med en beskrivning av orsaken.

BAD DATA

Textdata lästes in av en fil, men programmet väntade sig numeriska data.

BAD SUBSCRIPT

Programmet försökte referera till ett element i en matris som ligger utanför området i DIM-kommandot.

CAN'T CONTINUE

CONT-kommandot fungerar inte om, programmet aldrig körts, det har blivit ett fel eller en rad har blivit redigerad.

DEVICE NOT PRESENT

Den begärda in/ut-enheten finns inte tillgänglig för ett OPEN, CLOSE, CMD, PRINT#, INPUT#, eller GET#.

DIVISION BY ZERO

Division med noll är en matematisk orimlighet och tillåts inte.

EXTRA IGNORED

För många svar har givits in på ett INPUT-kommando. Endast de första svaren räknas.

FILE NOT FOUND

Filen som specificerades i ett CLOSE, CMD, PRINT#, INPUT# eller GET#, har ej hittats.

FILE NOT OPEN

Den fil som specificerats i ett CLOSE, CMD, PRINT#, INPUT# eller GET#, måste först öppnas.

FILE OPEN

Ett försök att öppna en fil med ett nummer som redan används av en annan fil.

FORMULA TOO COMPLEX

Uttrycket bör delas upp i minst två separata delar.

ILLEGAL DIRECT

Input-kommandot kan endast användas i program och inte i direktmode.

ILLEGAL QUANTITY

Ett värde som använts som parameter i en funktion ligger utanför det tillåtna området.

LOAD

Det är problem med läsning av programmet från bandet.

NEXT WITHOUT FOR

Detta orsakas av oriktigt kapslade slingor eller att variabeln i NEXT-kommandot inte stämmer överens med den i FOR-kommandot.

NOT INPUT FILE

Ett försök att göra INPUT eller GET till en fil som öppnats för enbart skrivning.

NOT OUTPUT FILE

Ett försök har gjorts att använda PRINT till en fil som öppnats enbart för läsning.

OUT OF DATA

Ett READ-kommando utförs utan att det finns data kvar som är oläst.

OVERFLOW

Resultatet av en operation är större än det största tal som tillåts, vilket är 1.70141884E+38

REDIM'D ARRAY

En matris kan bara dimensioneras en gång. Om en matrisvariabel används innan den dimensioneras sker en automatdimensionering och sätter antalet element till 10 och ett efterföljande DIM-kommando orsakar detta fel.

REDO FROM START

Text skrevs in i ett INPUT-kommando där det förväntades ett numeriskt värde. Skriv bara om ditt svar så fortsätter programmet av sig själv.

STRING TOO LONG

En sträng får inte vara längre än 255 tecken.

SYNTAX

Ett kommando är givet som inte C-64an kan förstå. En missad parentes eller ett felstavat kommando.

TYPE MISMATCH

Detta förekommer när en sträng skrivs istället för en numerisk variabel eller tvärtom.

UNDEF'D FUNCTION

En användardefinierad funktion har använts utan att den tidigare har definierats.

UNDEF'D STATEMENT

Ett försök att göra ett GOTO, GOSUB eller ett RUN-kommando till en programrad som inte finns.

VERIFY

Program på band eller diskett stämmer inte överens med det i C-64ans minne.

M. MUSIKTONERS POKE-VÄRDEN

Denna bilaga innehåller en komplett lista på NOT#(nummer), notbeteckningar och de värden som ska POKEas in i "ljudchipet's" HÖG- och LÅG-frekvensregister för att skapa önskad ton

NOT#	NOT-OKTAV	HÖG FREKVENS	LÅG FREKVENS
0	C-0	1	18
1	C#-0	1	35
2	D-0	1	52
3	D#-0	1	70
4	E-0	1	90
5	F-0	1	110
6	F#-0	1	132
7	G-0	1	155
8	G#-0	1	179
9	A-0	1	205
10	A#-0	1	233
11	B-0	2	6
12	C-1	2	37
13	C#-1	2	69
14	D-1	2	104
15	D#-1	2	140
16	E-1	2	179
17	F-1	2	220
18	F#-1	3	8
19	G-1	3	54
20	G#-1	3	103
21	A-1	3	155
22	A#-1	3	210
23	B-1	4	12
24	C-2	4	73
25	C#-2	4	139
26	D-2	4	208
27	D#-2	5	25
28	E-2	5	103
29	F-2	5	185
30	F#-2	6	16
31	G-2	6	108
32	G#-2	6	206
33	A-2	7	53
34	A#-2	7	163
35	B-2	8	23
36	C-3	8	147
37	C#-3	9	21
38	D-3	9	159
39	D#-3	10	60
40	E-3	10	205
41	F-3	11	114
42	F#-3	12	32
43	G-3	12	216
44	G#-3	13	156
45	A-3	14	107
46	A#-3	15	70
47	B-3	16	47
48	C-4	17	37
49	C#-4	18	42
50	D-4	19	63
51	D#-4	20	100
52	E-4	21	154
53	F-4	22	227
54	F#-4	24	63
55	G-4	25	177
56	G#-4	27	56
57	A-4	28	214
58	A#-4	30	141
59	B-4	32	94
60	C-5	34	75
61	C#-5	36	85
62	D-5	38	126
63	D#-5	40	200
64	E-5	43	52
65	F-5	45	198
66	F#-5	48	127
67	G-5	51	97
68	G#-5	54	111
69	A-5	57	172
70	A#-5	61	126
71	B-5	64	188
72	C-6	68	149
73	C#-6	72	169
74	D-6	76	252
75	D#-6	81	161
76	E-6	86	105
77	F-6	91	140
78	F#-6	96	254
79	G-6	102	194
80	G#-6	108	223
81	A-6	115	88
82	A#-6	122	52
83	B-6	129	120
84	C-7	137	43
85	C#-7	145	83
86	D-7	153	247
87	D#-7	163	31
88	E-7	172	210
89	F-7	183	25
90	F#-7	193	252
91	G-7	205	133
92	G#-7	217	189
93	A-7	230	176
94	A#-7	244	103

FILTERINSTÄLLNINGAR

Adress	Innehåll
54293	Undre gränsfrekvens (0-7)
54294	Övre gränsfrekvens (0-255)
54295	Resonans (bit 4-7)
	Filter stämma 3 (bit 2)
	Filter stämma 2 (bit 1)
	Filter stämma 1 (bit 0)
54296	Högpass (bit 6)
	Bandpass (bit 5)
	Lågpass (bit 4)
	Volym (bit 0-3)

N. BILAGA N

LITTERATURFÖRTECKNING

handic	Programmeringshandbok, 3 delar
Förlagsgruppen	BASIC på C 64
Förlagsgruppen	Grafik och ljud på C 64
Förlagsgruppen	System - 64
Förlagsgruppen	Grafisk konst
Förlagsgruppen	Avancerad programmering
Förlagsgruppen	Matematik på C 64
Förlagsgruppen	Comal på C-64, lärobok för nybörjare

O. BILAGA O

SPRITEREGISTERKARTA

Register#
Dec	Hex	DB7	DB6	DB5	DB4	DB3	DB2	DB1	DB0
0	0	S0X7							S0X0	SPRITE 0 X Komponent
1	1	S0Y7							S0Y0	SPRITE 0 Y Komponent
2	2	S1X7							S1X0	SPRITE 1 X
3	3	S1Y7							S1Y0	SPRITE 1 Y
4	4	S2X7							S2X0	SPRITE 2 X
5	5	S2Y7							S2Y0	SPRITE 2 Y
6	6	S3X7							S3X0	SPRITE 3 X
7	7	S3Y7							S3Y0	SPRITE 3 Y
8	8	S4X7							S4X0	SPRITE 4 X
9	9	S4Y7							S4Y0	SPRITE 4 Y
10	A	S5X7							S5X0	SPRITE 5 X
11	B	S5Y7							S5Y0	SPRITE 5 Y
12	C	S6X7							S6X0	SPRITE 6 X
13	D	S6Y7							S6Y0	SPRITE 6 Y
14	E	S7X7							S7X0	SPRITE 7 X Komponent
15	F	S7Y7							S7Y0	SPRITE 7 Y Komponent
16	10	S7X8	S6X8	S5X8	S4X8	S3X8	S2X8	S1X8	S0X8	MSB of X COORD.
17	11	RC8	ECM	BMM	BLNK	RSEL	YSCL2	YSCL1	YSCL0	Y SCROLL Mode
18	12	RC7	RC6	RC5	RC4	RC3	RC2	RC1	RC0	RASTER
19	13	LPX7							LPX0	Ljuspenna X
20	14	LPY7							LPY0	Ljuspenna Y
21	15	SE7							SE0	SPRITE ENABLE (ON/OFF)
22	16	N.C.	N.C.	RST	MCM	CSEL	XSCL2	XSCL1	XSCL0	SCROLL/MODE
23	17	SEX7							SEX0	SPRITE EXPAND Y
24	18	VS13	VS12	VS11	VS10	CB13	CB12	CB11	N.C.	SCREEN Char Memory
25	19	IRQ	N.C.	N.C.	N.C.	LPIRQ	ISSC	ISBC	RIRIQ	Interrupt Request's
26	1A	N.C.	N.C.	N.C.	N.C.	MLPI	MISSC	MISBC	MRIRQ	Interrupt Request MASKS
27	1B	BSP7							BSP0	Background Sprite PRIORITY
28	1C	SCM7							SCM0	MULTICOLOR SPRITE SELECT
29	1D	SEXX7							SEXX0	SPRITE EXPAND X
30	1E	SSC7							SSC0	Sprite-Sprite COLLISION
31	1F	SBC7							SBC0	Sprite-Background COLLISION

		FÄRGKODER
		DEC	HEX	FÄRG
32	20	0	0	BLACK	EXT 1				EXTERIOR COL
33	21	1	1	WHITE	BKGD0				BACKGROUND 0
34	22	2	2	RED	BKGD1				BACKGROUND 1
35	23	3	3	CYAN	BKGD2				BACKGROUND 2
36	24	4	4	PURPLE	BKGD3				BACKGROUND 3
37	25	5	5	GREEN	SMC 0				SPRITE MULTICOLOR 0
38	26	6	6	BLUE	SMC 1				SPRITE MULTICOLOR 1
39	27	7	7	YELLOW	S0COL				SPRITE 0 COL
40	28	8	8	ORANGE	S1COL				SPRITE 1 COL
41	29	9	9	BROWN	S2COL				SPRITE 2 COL
42	2A	10	A	LT RED	S3COL				SPRITE 3 COL
43	2B	11	B	GRAY 1	S4COL				SPRITE 4 COL
44	2C	12	C	GRAY 2	S5COL				SPRITE 5 COL
45	2D	13	D	LT GREEN	S6COL				SPRITE 6 COL
46	2E	14	E	LT BLUE	S7COL				SPRITE 7 COL
		15	F	GRAY 3

LEGEND: ONLY COLORS 0-7 MAY BE USED IN MULTICOLOR CHARACTER MODE.

P. BILAGA P

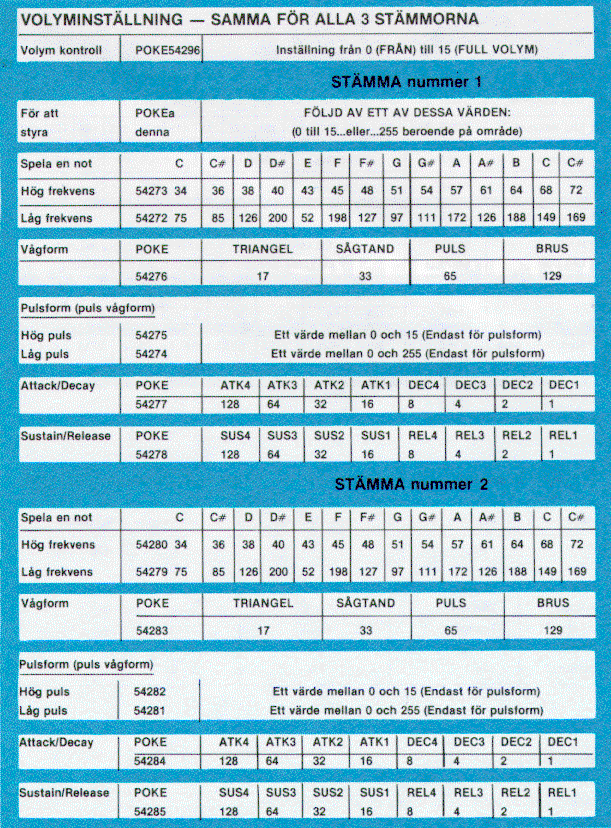

COMMODORE 64 LJUDREGISTER

Denna tabell ger dig de viktiga värdena du behöver använda i dina ljudprogram, beroende på vilka av Commodore 64s stämmor du vill använda. För att sätta eller ändra ljudkontrollvärde i ditt BASIC-program, behöver du endast POKEa en adress från tabellens andra kolumn följt av ett komma(,) och ett värde från tabellen...så här: POKE 54296,17 (välj triangelvåg åt stämma 1).

Kom ihåg att att du måste sätta på VOLYM innan du kan generera ljud. POKE 54296 följt av ett tal från 0 till 15 sätter gemensam volym för samtliga stämmor.

Det krävs 2 separata POKEs för att generera varje musikton. Exempelvis: POKE 54273,34: POKE 54272,75 skapar låga C enligt skalan på sidan 153.

Dessutom är du inte begränsad av de tal som står i tabellen. Om 34 inte låter "rent" för ett lågt C kan du prova 35. För att möjliggöra ett högre attack- eller sustain-förhållande än vad som visas, kan du addera två eller flera SUSTAINvärden tillsammans. Exempelvis: POKE 54277,96 kombinerar två attackförhållande (32 och 64) för att ge ett kombinerat högre värde.

FÖRKLARING AV LJUDTERMER

ADSR	-- Attack/Decay/Sustain/Release
Attack	-- Tiden till ljudet når sin högsta styrka
Decay	-- Tiden för ljudet att falla till sustainnivå
Sustain	-- Förlänga tonen på en speciell nivå
Release	-- Tiden för ljudet att avta från sustainnivå
Vågform	-- "Formen" på ett ljud
Puls	-- Tonkvalitet på pulsvågform

OBS. Attack/Decay- och Sustain/Release-inställningarna ska alltid POKEas i programmet INNAN vågformen POKEas in.
